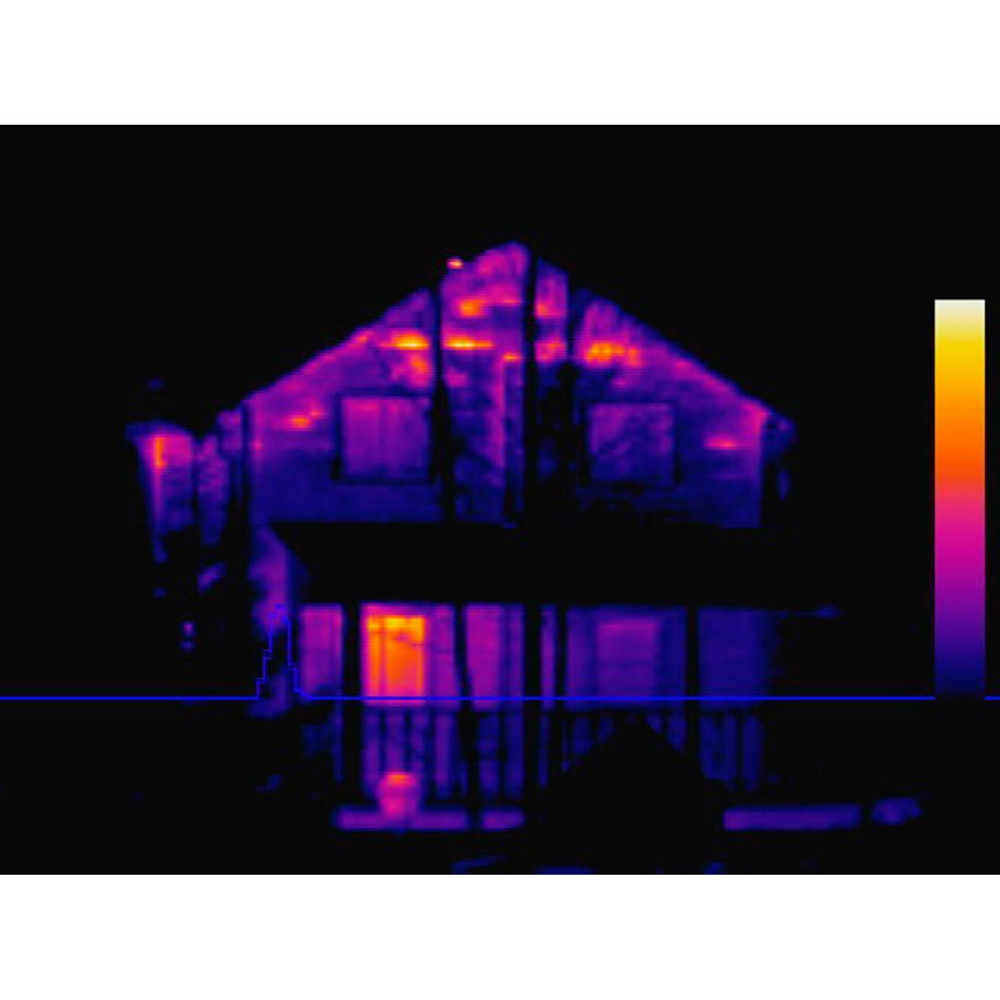

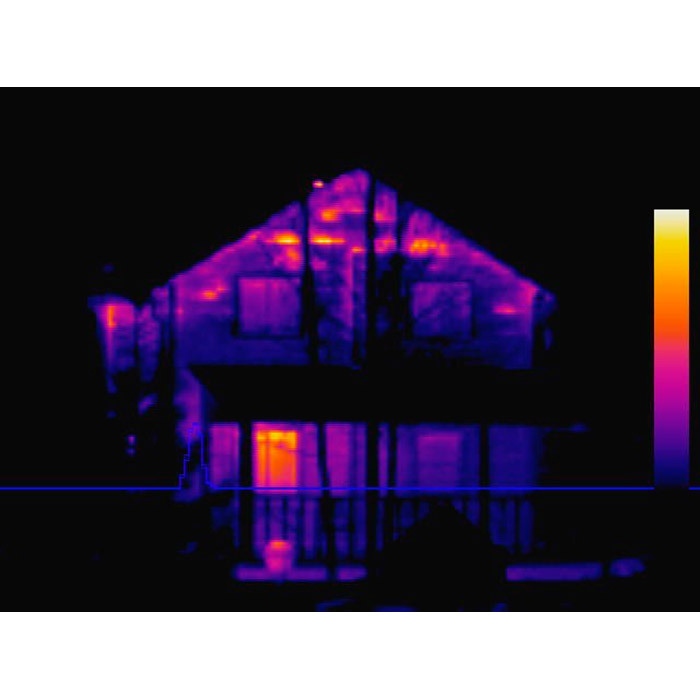

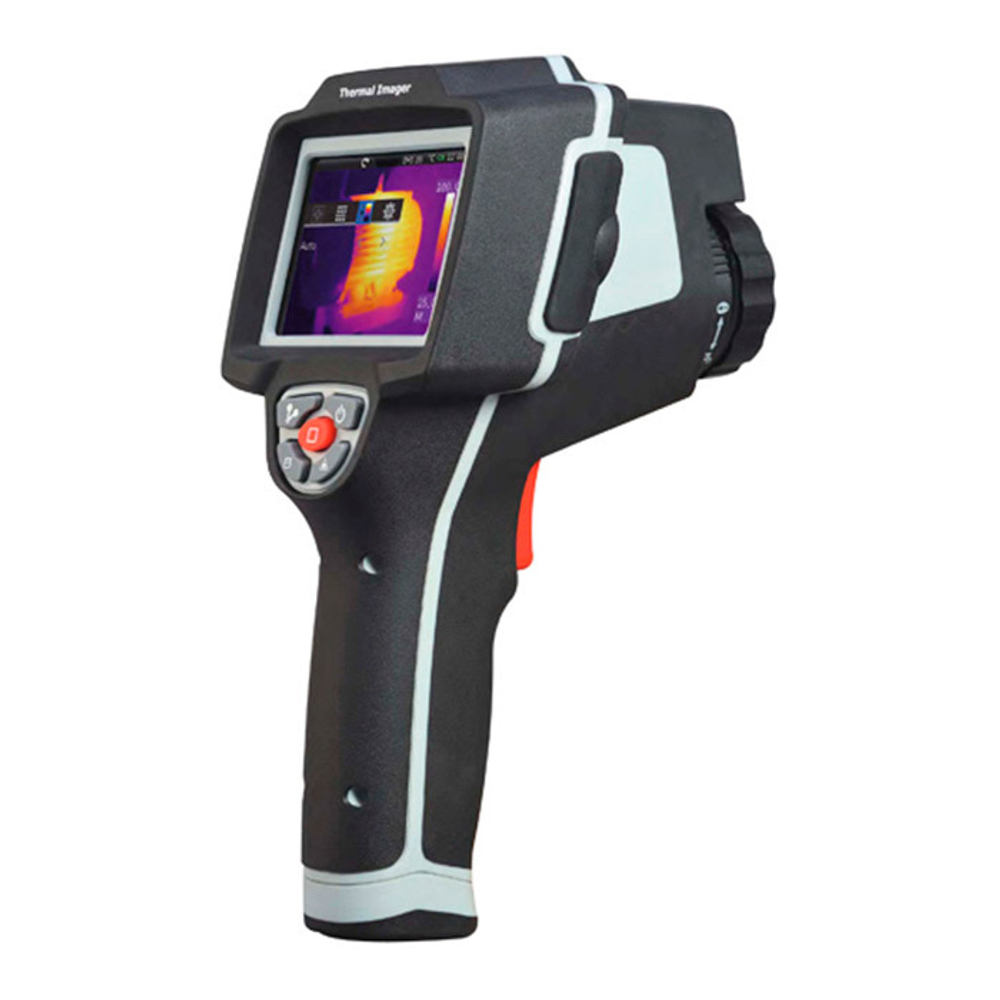

Тепловизор CEM DT-9875 позволяет эффективно и быстро решать повседневные задачи по энергетическому аудиту зданий, электрических цепей или производственного оборудования. Он позволяет изучать объект в инфракрасном спектре и определять аномально нагретые или охлажденные участки.
Прибор имеет теплочувствительную матрицу разрешением 160 на 120 пикселей. Благодаря этому прибор имеет широкий угол обзора и позволяет ускорить процесс обследования объектов. Дополнительно установлена камера, которая снимает в видимом спектре. Картинки от тепловой матрицы и видимой камеры могут выводиться одновременно (функция картинка в картинке), что облегчает поиск неисправностей.

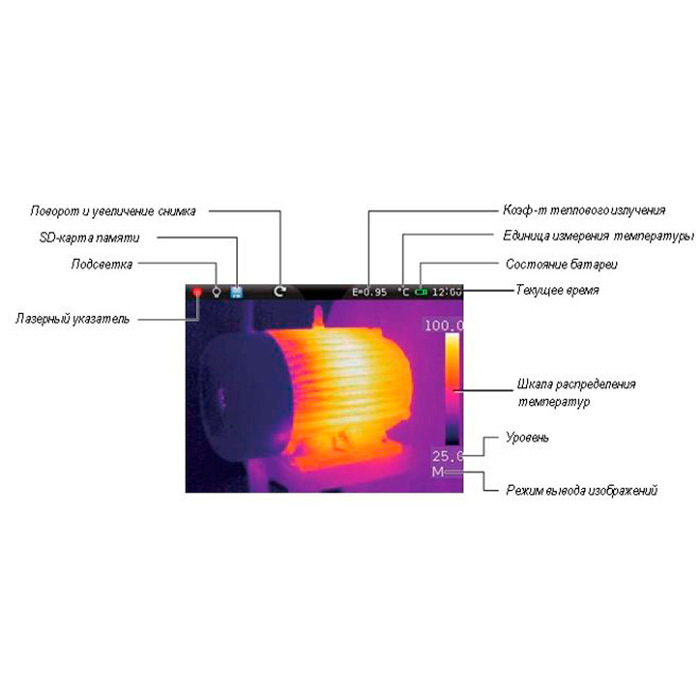

Изображение с инфракрасной камеры выводится на жидкокристаллический экран диагональю 3,5 дюйма. Он имеет чувствительный к касанию слой для удобного взаимодействия с элементами управления и пунктами меню. В качестве носителя информации используется съемная SD-карта. Благодаря ей можно переносить информацию на компьютер без подключения тепловизора с помощью кабеля.
Другие особенности CEM DT-9875
- Ручная/автоматическая фокусировка.
- Съемка в ИК и видимом диапазоне.
- Одновременное отображение двух изображений на экране.
В процессе обследования объекта можно делать фотографии, а также выполнять видеосъемку в инфракрасном и видимом диапазоне. Видеозапись делается со звуковым сопровождением, поэтому обследование можно сопровождать комментариями для удобного использования. Частота работы матрицы – 50 Гц, поэтому кадры на изображении будут сменять друг друга плавно.
В тепловизоре CEM DT-9875 предусмотрен 20-кратный зум, благодаря этому можно выполнять приближение объектов на экране для изучения мелких участков изображения и выявления неисправностей.
Характеристики
| CEM DT-9875 | |
|---|---|
| Оптические и фотографические характеристики | |
| Оптическое поле зрения (FOV) / Минимальное фокусное расстояние | 33° x 24°/ 0,3 м |
| Пространственное разрешение (IFOV) | 3,33 мрад |
| Температурная чувствительность / NETD | <0,08°C при +30°C (+86°F)/80мК |
| Частота обновления кадров | 50 Гц |
| Фокусировка | Ручная |
| Увеличение | 1-20-кратное непрерывное, цифровое |
| Вращение | 0°-360°, непрерывное, с шагом 1° |
| Фокусное расстояние | 7,5 мм |
| Матрица видеопреобразователя (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 8-14 мкм |
| Детектор (ИК) | 160 x 120 пикселей |
| Параметры изображения | |
| Монитор | Сенсорный ЖК-экран, 3,5 дюйма, 320 x 240 пикселей |
| Режим отображения | ИК-изображение, визуальное изображение, вложенное, полученное слиянием |
| Вложенное отображение | ИК-область в визуальном изображении или визуальная область в ИК-изображении |
| Цветовая палитра (варианты) | GRAY/GRAYINV IRON/IRONINV/RAINBOW/FEATHER |
| Измерение | |
| Температурный диапазон | -20°C до 150°C (-4°F до 302°F) 0°C до 400°C (0,00°C до 400,00°C) |
| Погрешность | ±2°C (±3,6°F) или ±2% от величины показаний |
| Анализ результатов измерений | |
| Точка | 3 |
| Линия | 2 линии (горизонтальная и вертикальная) |
| Область | 3 зоны с мин./макс / средним значением температуры |
| Автоматическое определение горячей/холодной точки | Маркеры |
| Изотерма | Высокая/низкая/промежуточная температуры |
| Температурная разница | Разница между измеренной температурой и установленным значением |
| Коэффициент теплового излучения (корректировка) | 0,01 до 1,0 |
| Корректировка | Коэффициент излучения, средняя температура, расстояние до объекта, относительная влажность, температурная компенсация |
| Хранение видеозаписей | |
| Устройство хранения | 4ГГбит Micro SD карта |
| Видео формат файлов | Стандартный MPEG-4, 640x480 при 30 кадрах/сек, на карте памяти > 60 мин. |
| Режим хранения | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Хранение снимков | |
| Формат файлов | Стандартный JPEG, в том числе, результаты измерений на карте памяти >1000 изображений |
| Режим хранения снимков | ИК/визуальные снимки; одновременное хранение ИК и визуальных снимков |
