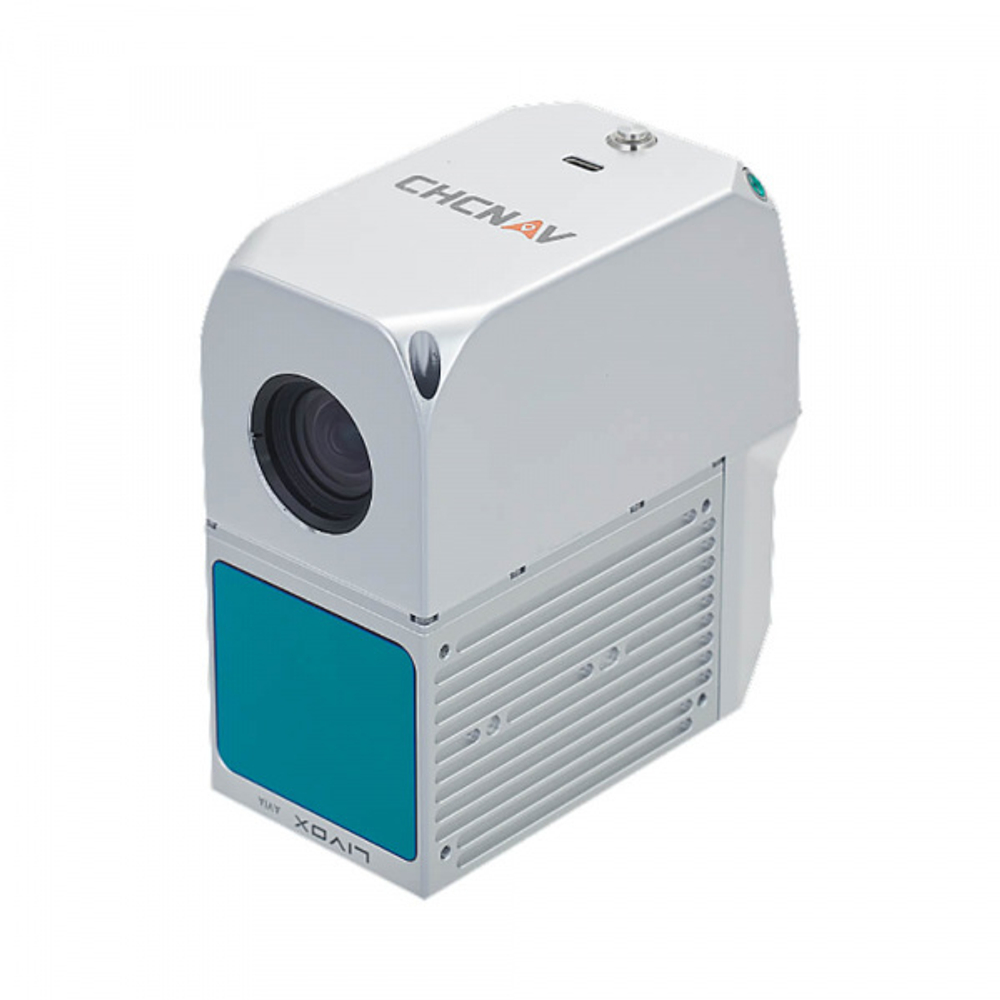

Лазерный воздушный сканер CHCNAV AlphaAir 450 представляет собой инновационное решение в области трёхмерного моделирования и обследования разнообразных объектов. В отличие от других профессиональных приборов, он отличается лёгкостью освоения и доступной ценой.
Небольшой лидар обычно монтируется на квадрокоптерах во время инспекции энергетических линий электропередач, проведения геодезических, сельскохозяйственных и лесных исследований. Лазерный воздушный сканер оснащён мощным лазерным сканером, цифровой камерой высокого разрешения (26 мегапикселей) и современной навигационной системой, размещёнными внутри прочного корпуса.
Навигационная система GNSS + IMU
CHCNAV AlphaAir 450 оборудован инерциальной навигационной системой и спутниковой антенной, обеспечивающими точное определение местоположения, что критически важно для создания высококачественного облака точек. Ошибка измерения составляет всего 5–10 см. Благодаря современным методам калибровки и оптимизации процесса сканирования уровень шума в данных этого прибора ниже на 30%, чем у аналогичных устройств.
Разрешение и дальность действия
Устройство способно сканировать объекты на расстоянии до 450 метров, обеспечивая высокую детализацию модели. Например, при полёте на высоте 100 метров со скоростью примерно 5 м/сек прибор способен создавать облако точек плотностью 280 единиц на квадратный метр. Изображения, полученные цифровой камерой, применяются для раскрашивания облаков точек.
Совместимость и интеграция

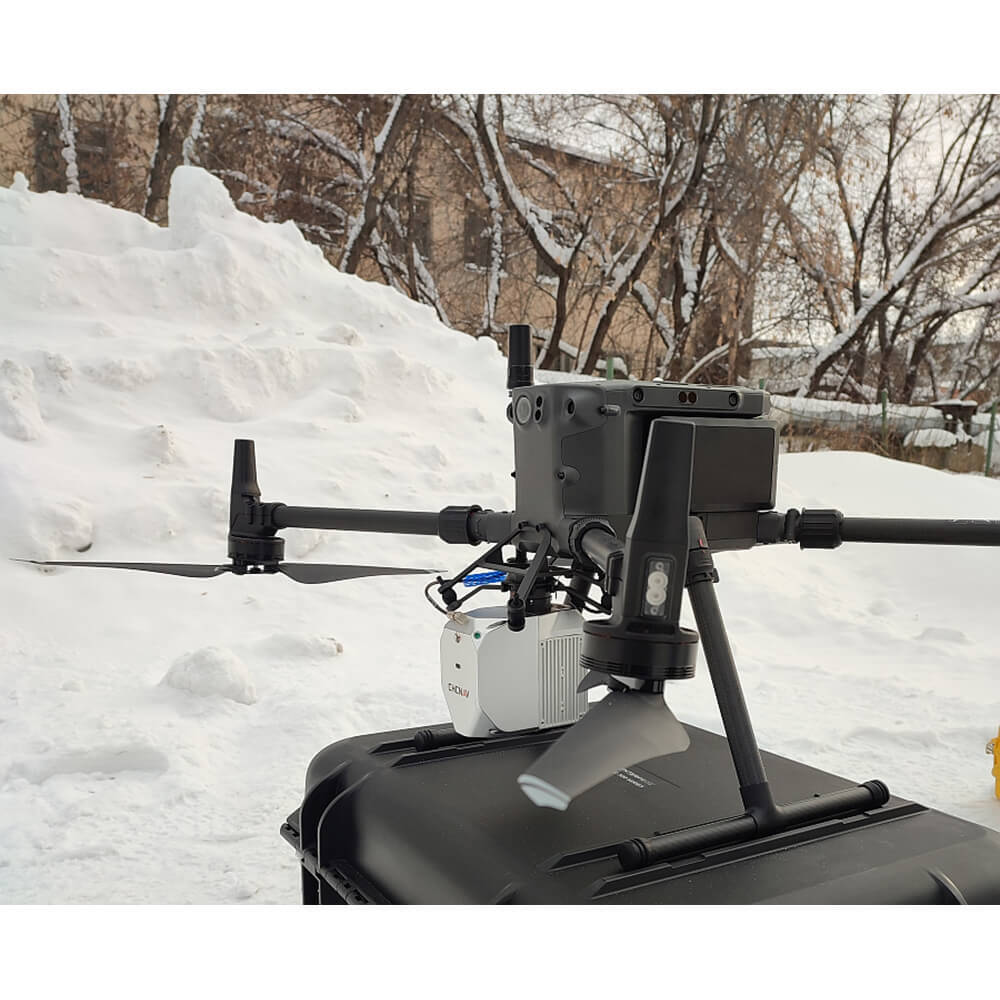

Прибор легко подключается к квадрокоптерам DJI M300 посредством технологии Skyport. Также поддерживается совместная работа с другими беспилотными летательными аппаратами, такими как CHCNAV BB4 и прочие мультикоптеры вертикального взлёта и посадки.
Малый вес
Вес сканера составляет приблизительно 1 килограмм, что значительно повышает эффективность работы. Квадрокоптер DJI M300 с таким оборудованием способен находиться в воздухе до получаса, охватывая площадь около 2 квадратных километров, тогда как собственный дрон CHCNAV BB4 имеет продолжительность полёта до 55 минут.
Характеристики
| Тип сканера | воздушный |
|---|---|
| Скорость сканирования | 720 000 точек/сек |
| Дальность измерений | 450 м |
| Относительная точность | 20 мм на 20 м |
| Длина волны лазера | нет данных |
| Поле зрения | 70,4° х 4,5° |
| Система компенсации | нет данных |
| Камера | 26 Мп (6252 х 4168) |
| Навигация | GPS, GLONASS, GALILEO, BeiDou |
| Интерфейсы | USB Type-C, AlphaPort |
| Память | 256 Гб |
| Формат данных | нет данных |
| Возможности программного обеспечения | вычисления в реальном времени, смешанные вычисления |
| Управление | с кнопки, либо с пульта через DJI PILOT |
| Питание | через AlphaPort/SkyPort, 12-14 В |
| Время работы | постоянное от сети |
| Диапазон рабочей температуры | от -20°С до +50°С |
| Степень защиты от пыли и влаги | IP64 |
| Размеры | 128 х 128 х 67,5 мм |
| Вес | 0,95 кг |
