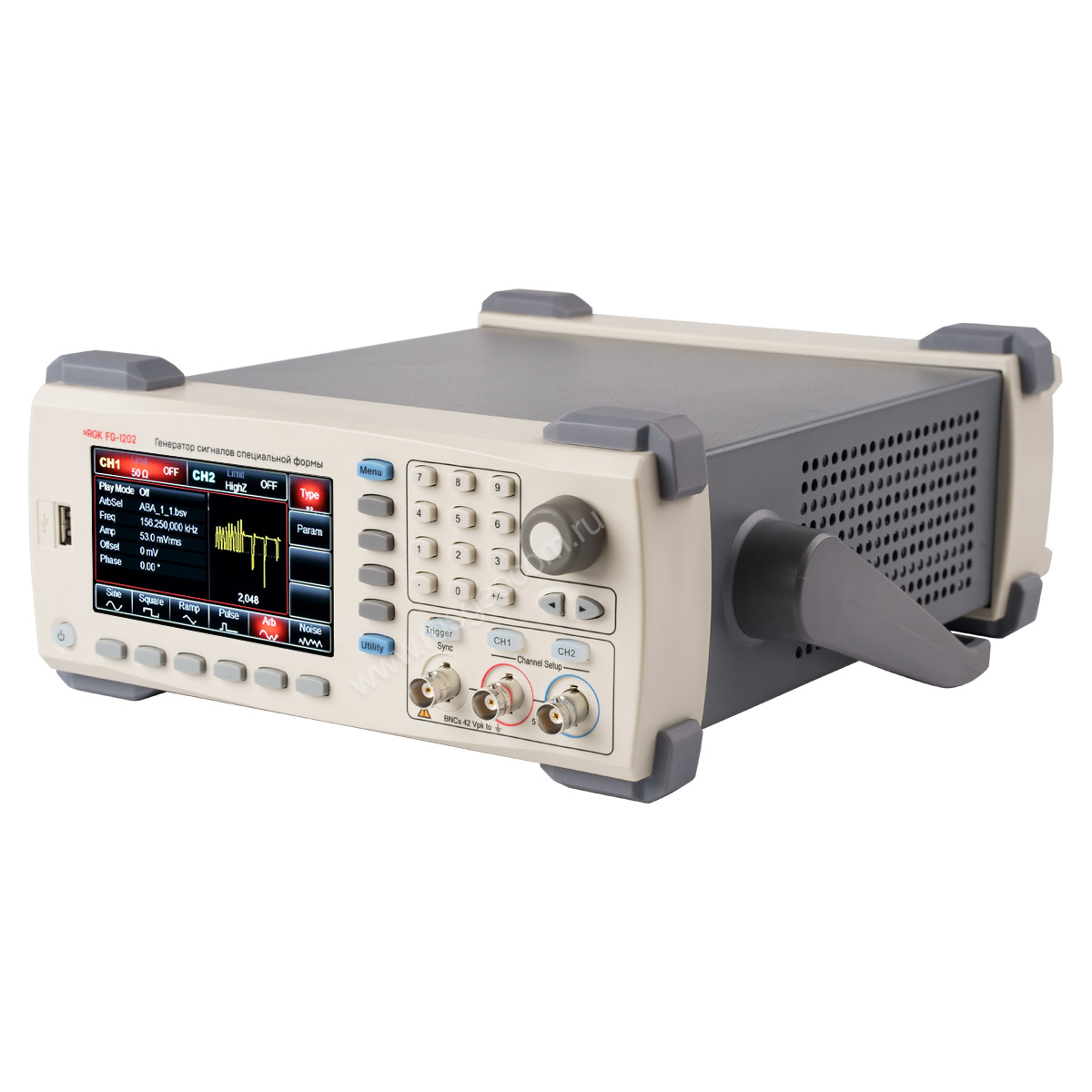

Генератор сигналов специальной формы RGK FG-1202 обладает расширенным частотным диапазоном, до 120 МГц по сравнению с младшими моделями своей серии, обеспечивая высокую точность моделирования сигналов с 16-битным разрешением за счет DDS-технологии. Прибор способен воспроизводить большое количество типовых стандартных и специальных сигналов и поддерживает широкий набор модуляций, включая осцилляторную, балансную амплитудную, фазовую одинарную, двойную и квадратурную, широтно-импульсную и т. д., позволяя выполнять тестирование и отладку разнотипного оборудования: акустического, медицинского, автомобильного диагностического, промышленного. Наличие двух каналов, параметры которых независимы между собой и настраиваются отдельно, исключает необходимость задействования дополнительного источника тестовых сигналов.
Особенности генератора сигналов произвольной формы RGK FG-120
- Графический дисплей, на котором отображается форма осциллограмм при выборе типа сигнала и цифровые показатели его настраиваемых характеристик, с цветовой дифференциацией каналов, обеспечивает высокую наглядность настроек.
- Встроенный частотомер с отдельным входом можно использовать для контроля параметров входных сигналов, в том числе рабочего цикла пакетов импульсов, совместимых с ТТЛ.
- Поддержка 18 арифметических и тригонометрических операций дает возможность воспроизводить специальные и произвольные сигналы, описываемые математическими выражениями, выполняя прямой ввод формул.
Функциональные возможности
Двухканальный генератор сигналов специальной формы RGK FG-1202 снабжен входом для подключения внешнего и выходом внутреннего источника опорного сигнала, а также входами для устройств, обеспечивающих аналоговую и цифровую модуляцию, и внешний запуск. Помимо предустановленных форм специальных сигналов, сохраненных во встроенной памяти, прибор может воспроизводить предварительно смоделированные пользователем или записанные с помощью осциллографа произвольные сигналы, сохраненные в csv- или bsv-формате на съемный носитель, подключаемый к USB порту на передней панели.
Поддерживается несколько вариантов запуска/синхронизации, реализованы режимы качания частоты и пакетного вывода, предусмотрена возможность изменения выходного сопротивления для каждого генератора сигналов и ограничения амплитуд. Для ускорения настроек можно производить копирование каналов с дублированием параметров, а также их сопряжение с соотносительной связью выбранных характеристик. При использовании в составе испытательных систем и установок, оборудование может подключаться к ПК через LAN- либо USB-интерфейс в режиме дистанционного управления.
