Описание

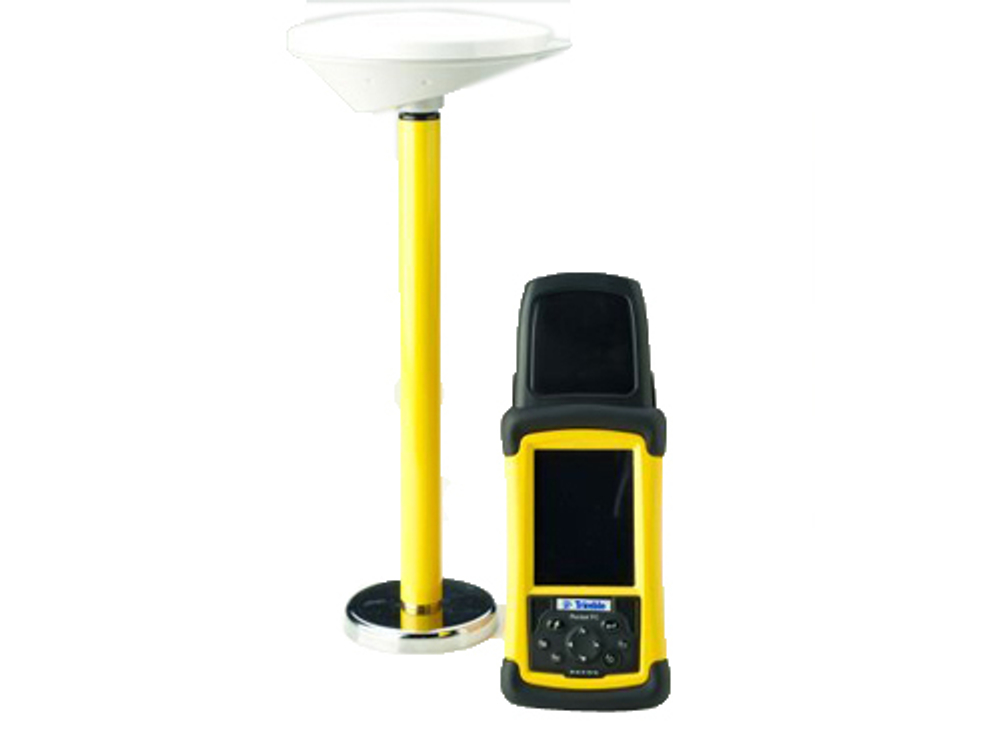

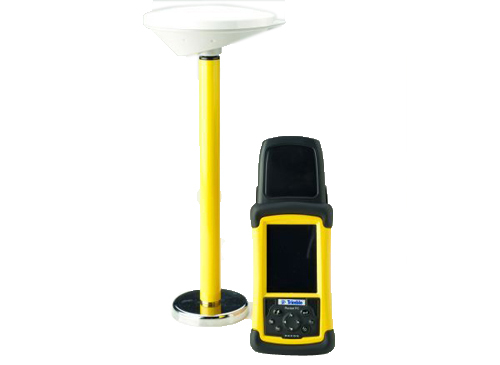

Система GPS Trimble R3 представляет собой выдающееся односистемное решение от ведущего производителя геодезического оборудования. Сочетание GPS-приемника, антенны, надежного компьютера и доступного программного обеспечения позволило компании Trimble создать высокоточную систему R3, идеально подходящую для проведения топографических съемок с точностью до сантиметров.
GPS Trimble R3 является первым геодезическим GPS-приемником, интегрированным в единую систему с проверенным временем контроллером Trimble Recon, разработанным специально для эксплуатации в суровых полевых условиях. Компактная и легкая конструкция Trimble R3 устойчива к падениям с большой высоты, воздействию экстремальных температур и даже кратковременному погружению под воду глубиной до одного метра, что делает ее лидером на рынке геодезии.Контроллер Trimble Recon, применяемый в системе Trimble R3, обладает множеством функций, повышающих эффективность GPS-измерений: большим сенсорным цветным экраном, возможностью увеличения внутренней памяти и поддержкой интерфейса USB.Технология Trimble Maxwell, использованная в системе GPS Trimble R3, обеспечивает стабильную и точную работу устройства благодаря своей испытанной эксклюзивной разработке, ранее применявшейся только в двухчастотных приемниках.Операционная система Windows Mobile, установленная в контроллере Recon, предоставляет пользователю широкий спектр специализированных приложений, включая Word и Excel, позволяя легко просматривать карты и данные даже при недостаточной освещенности.Программное обеспечение TBF (Trimble Digital Fieldbook), встроенное в систему GPS Trimble R3, облегчает процесс обработки результатов измерений, значительно сокращая время съемки. Каждый проект автоматически сохраняется в отдельном файле, что упрощает последующую передачу и обработку данных.Одночастотная антенна A3, применяемая в GPS-системе Trimble R3, эффективно устраняет посторонние сигналы, предотвращая эффект многолучевости, негативно влияющий на точность измерений.Скорость передачи данных в GPS-системе Trimble R3 составляет свыше 1 МБ/секунду, что примерно в десять раз превышает показатели обычной пользовательской связи.GPS-приемник Trimble R3 сочетает в себе высокое качество и функциональность среди множества моделей геодезического оборудования.Характеристики
| Trimble R3 | |
|---|---|
| Измерения | 12 каналов L1 C/A код, полный цикл фазы несущей L1, WAAS/EGNOS GPS технология Trimble Maxwell для надежного отслеживания спутников Технология подавления многолучевости Trimble EVEREST ™ |
| Статическая и быстростатическая GPS съемка1 | |
| В плане | ±(5 мм + 0.5 ppm)2 СКО |
| По высоте | ±(±5 мм + 1 ppm)2 СКО |
| Кинематическая съемка1 | |
| В плане | ±(10 мм + 1 ppm)2 СКО |
| По высоте | ±(20 мм + 1 ppm)2 СКО |
| Связь | |
| внешнего DC питания | 1 порт |
| последовательный RS232 порт | 1 |
| Встроенный USB порт для передачи данных со скоростью свыше 1 Мб/сек | есть |
| SMB разъем для подключения внешней GPS антенны | есть |
| 2 порта CompactFlash при не установленном Trimble R3 | есть |
| Запись данных | Более 900 часов непрерывной записи L1 данных от 6 спутников с интервалом. 15 секунд с объемом памяти контроллера Recon 64 Мб. Максимально 1 Гц позиционирование и запись данных |
| Физические данные | |
| Размеры (Ш×В×Д) | 9.5 см × 4.4 см × 24.2 см |
| Масса | с внутренней батареей: 0.62 кг |
| Корпус | легкий, полностью герметичный, усиленный промышленный пластик |
| Пыль и песок | соответствует стандарту IP6X |
| Водонепроницаемость | соответствует стандарту IPX7 |
| Ударо- и вибропрочность | удовлетворяет следующим стандартам |
| Удар | MIL-STD-810F, выдерживает падение на бетон с высоты 1 м |
| Вибрация | MIL-STD-810-F по каждой оси |
| Электрические данные | |
| Питание | вход 5.0 В DC |
| Потребление | 0.6 Вт приемник с антенной |
| Батарея | до 8 часов записи при полной зарядке |
| Вес батареи | 0.20 кг |
| Зарядка батареи | внутренняя, с помощью внешнего AC адаптера питания |
| Сертификация | Сертификат Class B Part 15 FCC, одобрение CE Mark, C-tick и Canadian FCC. |
| Влажность | 100%, конденсированная |
| АНТЕННА TRIMBLE A3 | |
| Размеры | 16.2 см диаметр, 6.2 см высота |
| Частота | 1575.42 ±10 МГц |
| Коэффициент усиления | 42 dB мин (усилитель + антенна) |
| Поляризация | правосторонняя круговая |
| Напряжение | от 2.95 В DC до 11.5 В DC (макс 18В DC – не для постоянной работы) |
| Ток | 60 мA макс |
| Разъем | TNC |
| Масса | 0.39 кг |
| Температура | |
| Рабочая | –50 °C до +85 °C |
| Хранения | –50 °C до +85 °C |
| Крепление | резьба 5/8–11 |
| Условия эксплуатации | |
| Рабочая температура4 | от –30 °C до +60 °C |
| Температура хранения | от –40 °C до +70 °C |
| 1 Точность зависит от условий многолучевости, помех, спутниковой геометрии и параметров атмосферы. Всегда следуйте рекомендуемым полевым процедурам выполнения съемки. 2 PPM относительно длины базовой линии. 3 Зависит от состояния системы WAAS/EGNOS. 4 Приемник нормально работает до –30°C, но некоторые офисные операции, такие как передача данных по USB, не рекомендуется производить при отрицательной температуре. | |
Стандартная комплектация:рулетка Trimble HI,полевой контейнер для системы Trimble R3,чехол для Trimble R3,стандартная насадка,антенный кабель,крепление на штатив.
