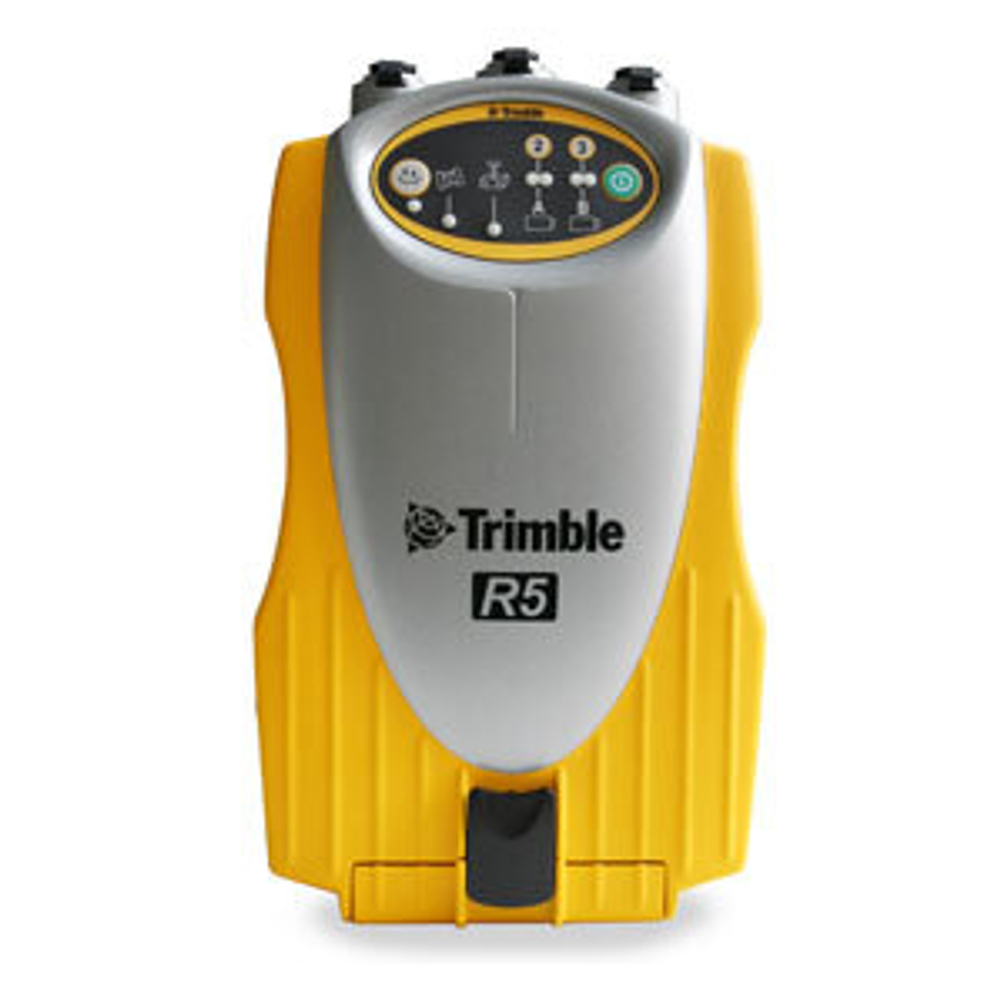

GPS Приемник Trimble R5
GPS Приемник Trimble R5
Trimble R5 — результат многолетнего опыта компании Trimble в области создания геодезического оборудования.
Это полностью интегрированная система, объединяющая выдающуюся мощность, высокую точность и эффективность в компактном и прочном корпусе. Все ключевые компоненты: GPS-приемник, антенна, аккумулятор и радиомодем собраны внутри корпуса.
Инновационная технология R-Track обеспечивает поддержку спутниковой сети ГЛОНАСС, увеличивая общее число доступных спутников до 44. Это значительно улучшает качество съемки даже в сложных условиях.
Наличие мощного RTK-процессора снижает время инициализации и повышает точность, что ведет к значительному увеличению производительности труда. Новая версия протокола CMRx оптимизирует передачу данных, обеспечивая максимальную пропускную способность и эффективное использование всех доступных спутников.
Приемник оснащен встроенным сотовым модемом, позволяющим работать в сетях VRS без необходимости использования дополнительного оборудования. Интегрированный УКВ-модем предоставляет возможности как приема, так и передачи данных, позволяя применять Trimble R5 как в роли подвижного приемника (роутера), так и базовой станции.
Маркировка IP67 подтверждает надежность устройства в экстремальных условиях эксплуатации. Прибор выдерживает падения с двухметровой высоты на бетон и кратковременные погружения на метр под воду.
Большой объем внутренней памяти (CompactFlash карта емкостью 256 МБ) позволяет сохранять до 4600 часов полевых измерений с частотой выборок каждые 15 секунд при наблюдении за 13 спутниками GPS и ГЛОНАСС.
GPS-приёмник Trimble R5 поддерживает технологию Integrated Surveying, которая объединяет оптическую и GPS-съемку. Для этого необходимо установить призму на подвижный приёмник и соединить его с роботизированной оптической системой.
Trimble R5 является отличным выбором среди геодезического оборудования и прекрасно подходит для выполнения различных задач в сфере геодезии.
GPS TrimbleХарактеристики
| Trimble R5 | |
|---|---|
| Измерения | Технология Trimble R-Trackª Специализированный усовершенствованный GNSS-чип Trimble Maxwellª Custom Survey Высокоточный множественный коррелятор для измерений псевдодальностей GNSS Нефильтрованные, несглаженные измерения псевдодальностей с низкими шумами, малой ошибкой многолучевости, малой временной областью корреляции и высокими динамическими характеристиками Чрезвычайно низкий уровень шумов при измерениях фазы несущей GNSS с точностью < 1 мм в полосе частот 1 Гц Отношения сигнал-шум указываются в дБ-Гц Испытанная в полевых условиях технология Trimble для отслеживания спутников с малым углом возвышения 72 канала (GPS L1 C/A-код, L2C, полный цикл фаз несущих L1/L2 | ГЛОНАСС L1 C/A-код, L1 P-код, L2 P-код, полный цикл фаз несущих L1/L2) 4 канала SBAS WAAS/EGNOS |
| Дифференциальная кодовая ГНСС-съемка1 | |
| В плане | ± 0,25 м + 1 мм/км СКО |
| По высоте | ± 0,50 м + 1 мм/км СКО |
| Точность дифференциального позиционирования SBAS2 | обычно <5 м (3 СКО) |
| Статическая и быстростатическая GPS-съемка1 | |
| В плане | ± 3 мм+ 0,1 мм/км СКО |
| По высоте | ± 3,5 мм + 0,4 мм/км СКО |
| Кинематическая съемка1 | |
| В плане | ± 10 мм + 1 мм/км СКО |
| По высоте | ± 20 мм + 1 мм/км СКО |
| Время инициализации3 | обычно <10 секунд |
| Надежность инициализации4 | обычно >99,9% |
| Передача и хранение данных | |
| Внешних порта питания | 2 |
| Встроенных порта батарей | 2 |
| Последовательных порта | 3 |
| Встроенный USB-порт для обмена данными со скоростью более 1 мегабита в секунду | есть |
| Дополнительно интегрированный и герметичный встроенный УКВ-радиомодем | есть |
| Поддержка внешних сотовых телефонов в качестве GSM/GPRS/3G-модемов для RTK-съемки и работы в сетях VRS | есть |
| Вывод 16 сообщений NMEA Вывод в форматах GSOF и RT17 | есть |
| Входы маркеров событий | 2 |
| Вывод импульса в секунду 1PPS | есть |
| Ввод и вывод в форматах CMRx, CMR+, RTCM 2 1, RTCM 2 3, RTCM 3 0, RTCM 3 1 | есть |
| Сохранение данных на карте памяти CompactFlash объемом 256 Мб с 15-секундным интервалом: | В среднем 4600 часов записи данных сырых наблюдений GPS + ГЛОНАСС по 13 спутникам В среднем 8900 часов записи данных сырых наблюдений GPS по 8 спутникам |
| Физические характеристики | |
| Корпус | прочный, легкий, полностью герметичный корпус из магниевого сплава |
| Размеры (Ш×В×Д) | 13,5 × 8,5 x 24 см |
| Вес с внутренними батареями, внутренним радиомодемом, внутренним зарядным устройством и стандартной УКВ-антенной | 1,5 кг |
| Вес весь RTK-ровер, включая батареи на 7 часов работы, веху, контроллер и кронштейн | Менее 4 кг |
| Электрические характеристики | |
| Вход внешнего питания | 10,5–28 В постоянного тока с защитой от перенапряжения |
| Питание | Две аккумуляторных съемных литий-ионных батареи напряжением 7,4 В и емкостью 2,4 Ач во внутренних батарейных отсеках |
| Потребляемая мощность | 4,0 Вт только приемник (отслеживание и запись) 4,4 Вт со встроенным радиомодемом (без приема CMR) 5,9 Вт (отслеживание спутников, запись с интервалом 1 Гц, внешняя антенна и RTK-съемка в фиксированном режиме) |
| Время работы от внутренней батареи | 10 часов при записи данных для постобработки– 6–8 часов в режиме RTK (с двумя батареями емкостью 2,4 Ач) |
| Встроенное зарядное устройство с внешним сетевым блоком питания, внешнее зарядное устройство | не требуется |
| Выходное напряжение: | 6,5–20 В (порт 1), макс 50 мА 10,5–28 В (порт 3), макс 0,5 мА |
| Соответствует требованиям | FCC, Часть 15B (устройство класса B); сертификаты IC RSS-210 и RSS-310, соответствует требованиям ICES-003 (устройство класса B); соответствует требованиям маркировки CE-mark и C-tick |
| Температура5 | |
| Эксплуатации | от -40 до +65 °C |
| Хранения | от -40 до +80 °С |
| Влажность | 100%, с конденсацией |
| Влаго- и пылезащищенность | IP67, защита от кратковременного погружения на глубину 1 м |
| Ударо- и вибростойкость | протестирован и соответствует следующим стандартам по условиям эксплуатации: |
| Ударостойкость | в нерабочем состоянии: выдерживает падение с высоты 1 м на бетон В рабочем состоянии: до 40 G, 10 мс, пилообразно |
| Вибростойкость | MIL-STD-810F, FIG 514 5C-1 |
| 1 Точность и надежность зависят от многолучевого распространения сигналов, наличия препятствий, геометрии расположения спутников и атмосферных условий. Всегда следуйте рекомендуемым инструкциям по выполнению геодезической съемки. 2 Зависит от состояния системы WAAS/EGNOS. 3 Зависит от атмосферных условий, многолучевого распространения сигналов, наличия препятствий и геометрии расположения спутников. 4 Зависит от атмосферных условий, многолучевого распространения сигналов и геометрии расположения спутников. Надежность инициализации непрерывно контролируется для гарантии качества результатов. 5 Приемник работает при температуре до –40°C, температура эксплуатации внутренних батарей –20°C. | |
