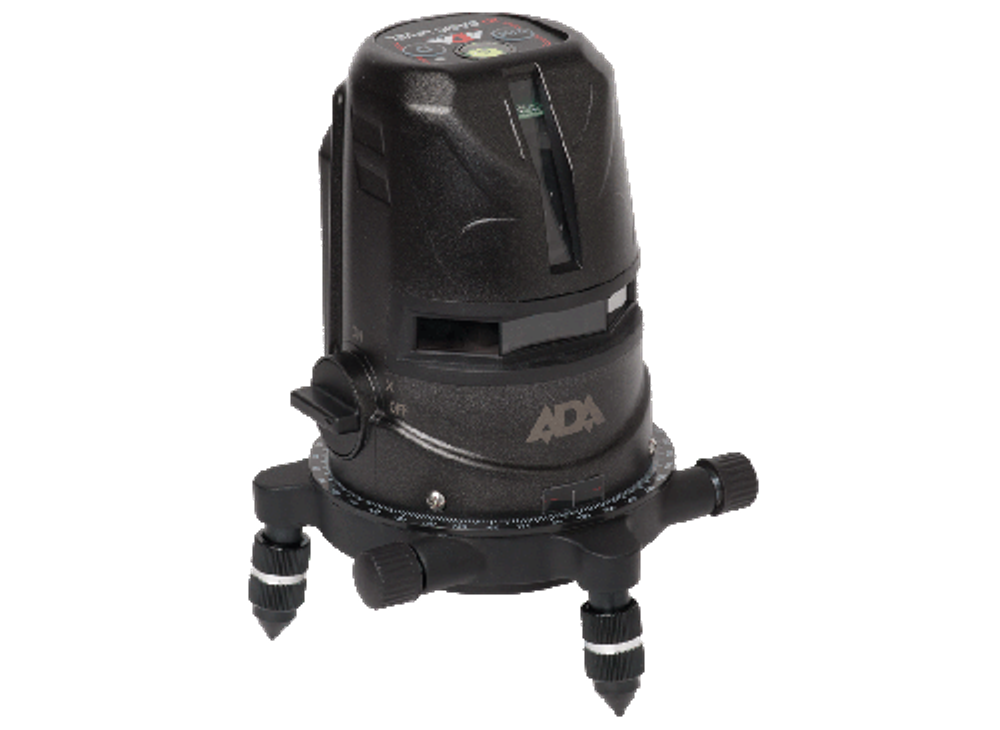

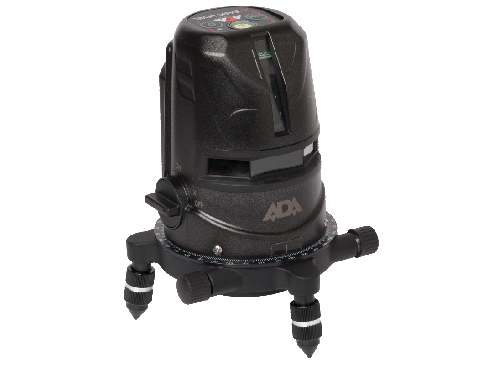

Лазерный линейный нивелир ADA 2D Basic Level представляет собой удобный и недорогой инструмент, который применяется для создания в пространстве двух пересекающихся под прямым углом лазерных плоскостей, формирующих крест перед устройством. Это практичный и функциональный лазерный уровень начального уровня, подходящий для различных задач вертикальной и горизонтальной разметки.
ADA 2D Basic Level генерирует яркие красные лазерные линии большой длины. Горизонтальный луч охватывает угол 180°, а вертикальный — 160°. Для повышения точности вертикальных линий в основании инструмента установлен лимб с разметкой на 360°. Микрометренный винт позволяет плавно и точно смещать вертикальную плоскость вправо или влево, при этом шаг деления равен 1°. Ось вращения совпадает с осью маятника, исключая погрешности при круговой разметке на полный оборот.
Особенности эксплуатации
Управление лазерным уровнем ADA 2D Basic Level интуитивно понятно. На верхней панели расположены две кнопочные мембраны и круглый жидкостный уровень для предварительной настройки устройства. Первая кнопка переключает между режимами «вертикальная плоскость», «горизонтальная плоскость» и «обе плоскости». Вторая кнопка активирует увеличенную дальность измерения (до 30 м) совместно с приемником лазерного излучения, позволяя использовать устройство даже при ярком свете.
Перед началом работы нивелир следует выровнять с помощью регулировочных ножек. После включения прибор автоматически освобождает компенсатор, обеспечивая точную автоматическую самонастройку в пределах угла 3°. Если прибор отклоняется от горизонта, лазерные лучи начнут мигать и прозвучит предупредительный сигнал, предотвращая ошибки разметки. Компенсатор допускает промежуточное положение, позволяющее выполнять разметку под заданными углами.
Нижняя часть устройства оснащена отверстием с резьбой диаметром 5/8", предназначенным для крепления на штатив или настенный кронштейн, одновременно служащим окном для лазерного отвеса. Источник питания — три батарейки формата AA, размещенные сзади. Лазер оснащен индикатором состояния батареи: при низком заряде загорается сигнальная лампочка и подается предупреждающий звук.
Характеристики
| 2D Basic Level | |
|---|---|
| Точность при горизонтальной установке, мм/м | ± 3/10 |
| Диапазон работы компенсатора, ° | ± 3 |
| Дальность диаметра работы с приемником (макс.), м | 30 |
| Дальность диаметра работы (макс.), м | 15 |
| Угол разворота горизонтального луча, ° | 180 |
| Угол разворота вертикального луча, ° | 160 |
| Длина волны лазерного диода, нм | 635 |
| Класс лазерного излучателя | 2 |
| Батареи/напряжение, Шт. х Тип/Вольт | 3×1.5 V AA |
| Диапазон рабочих температур, °С | -10 до + 45 |
| Отверстие для крепления на штатив на основании прибора | 5/8 |

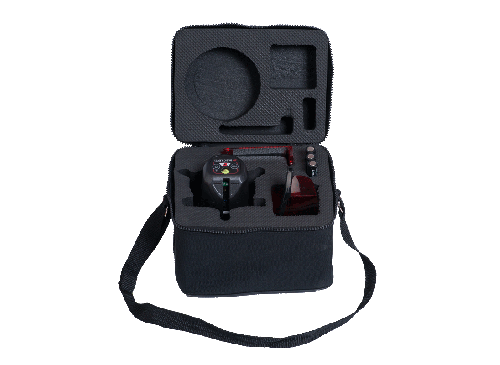

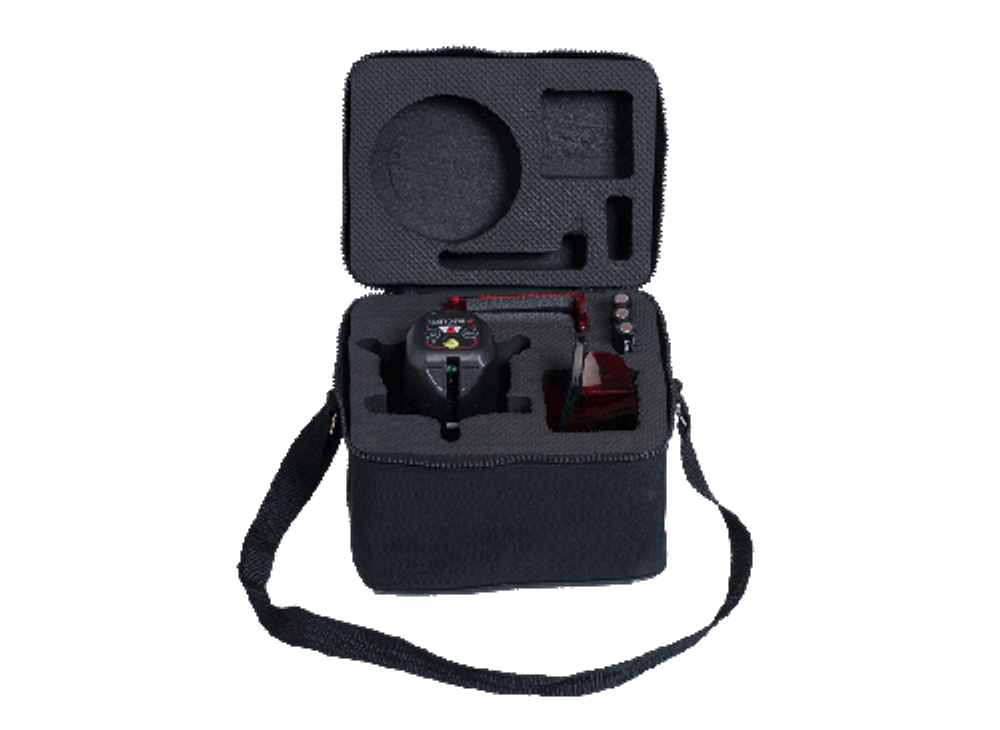

Стандартная комплектация: Лазерный нивелир, лазерная мишень, мягкий кейс для транспортировки, батареи, руководство по эксплуатации.
