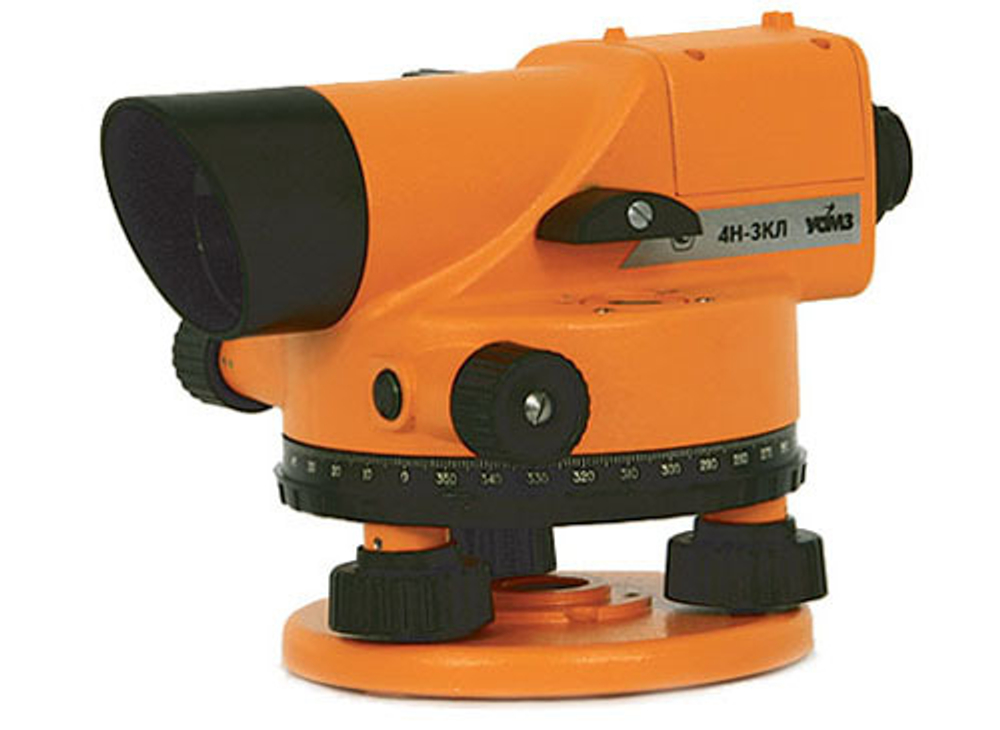

Оптический нивелир модели 4Н-3КЛ, выпущенный компанией УОМЗ, предназначен для использования на строительных объектах и подходит для выполнения различных задач. Устройство отличается простотой эксплуатации, малыми размерами и эргономичностью. Визуальная труба оснащена прямым изображением с увеличением в 23 раза, благодаря чему можно точно измерять расстояния даже на больших расстояниях. Нивелир оборудован компенсатором с функцией магнитного демпфирования, обеспечивающим стабильность визирной оси даже при сильных порывах ветра или вибрации.На устройстве установлен фрикционный механизм наведения с винтами по обеим сторонам, позволяющий совмещать процесс наведения и фокусировки на рейку без необходимости многократных повторений этих действий. Корпус выполнен из металла, оснащен горизонтальным лимбом и удобной маркировкой индекса, что облегчает снятие и установку горизонтальных углов. Шаг лимба равен 1°, что обеспечивает высокую точность измерений.Дальномерный штриховой указатель на сетке зрительной трубы позволяет быстро вычислить расстояние до рейки путем простого умножения разницы отсчетов на коэффициент 100. Четыре защитных колпачка на винтовом кольце обеспечивают надежную фиксацию положения сетки зрительной трубы и угла i. Юстировка устройства проста и доступна благодаря специальному инструменту, входящему в комплект поставки.Корпус прибора устойчив к воздействию влаги и пыли, а рабочий диапазон температур варьируется от -40°C до +50°C, что позволяет использовать устройство практически в любых погодных условиях. Средняя квадратичная ошибка измерения составляет менее 2,5 мм на один километр двойного хода, что соответствует высокому классу точности данного инструмента. Минимальное допустимое расстояние визирования — 1,2 м, что делает прибор пригодным как для открытых пространств, так и для внутренних отделочных работ, повышая его универсальность. Небольшой вес и компактный размер делают прибор легким в переноске и транспортировке.
Характеристики
| 4Н-3КЛ | |
|---|---|
| Средняя квадратическая погрешность измерения превышения на 1 км двойного хода | 2,4 (без микрометранасадки) |
| Тип компенсатора | х-образный, подвесной, с магнитным демпфером |
| Увеличение | 23 крат |
| Изображение | прямое |
| Минимальное расстояние визирования, м | 1.2 |
| Рабочий диапазон | ±15 |
| Размер, мм | 181 х 128 х 131 |
| Вес, кг | 1.5 |
| Гарантийный срок | 2 года |
Стандартная комплектация: Нивелир, ЗИП, инструкция, футляр для переноски.
