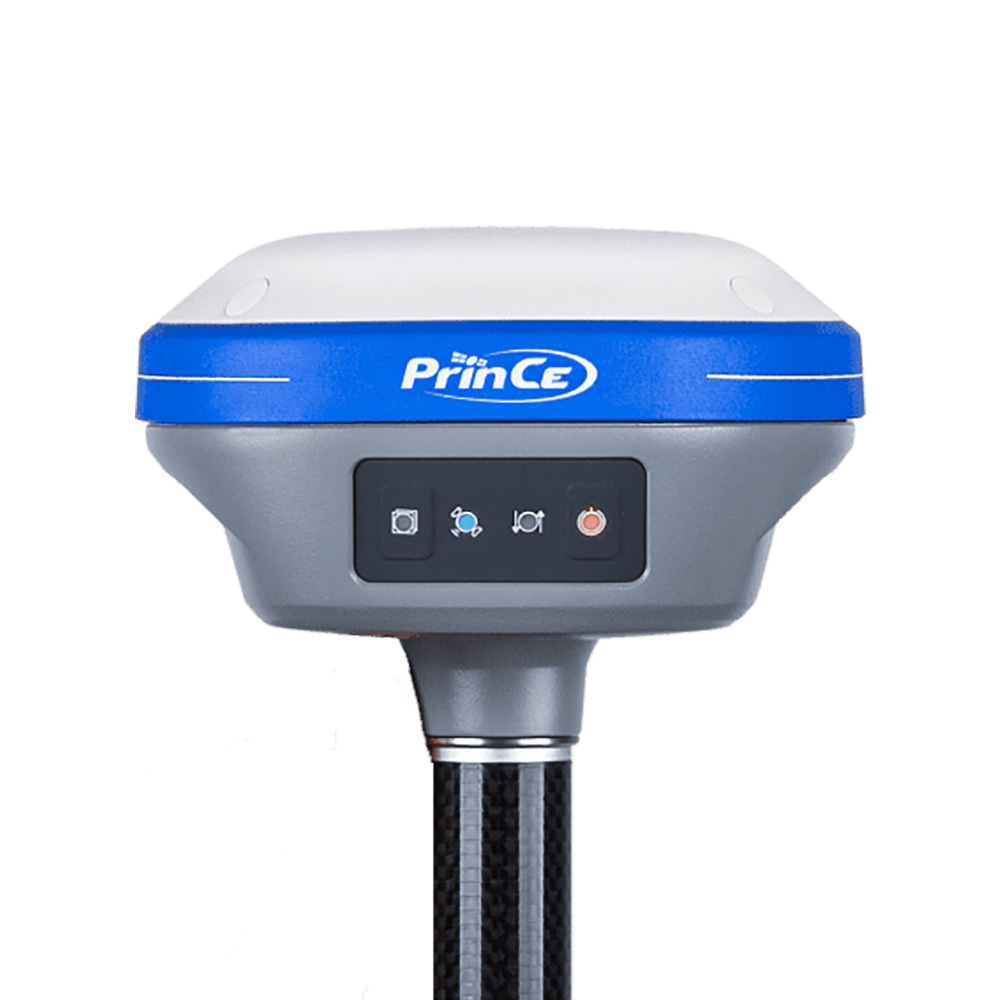

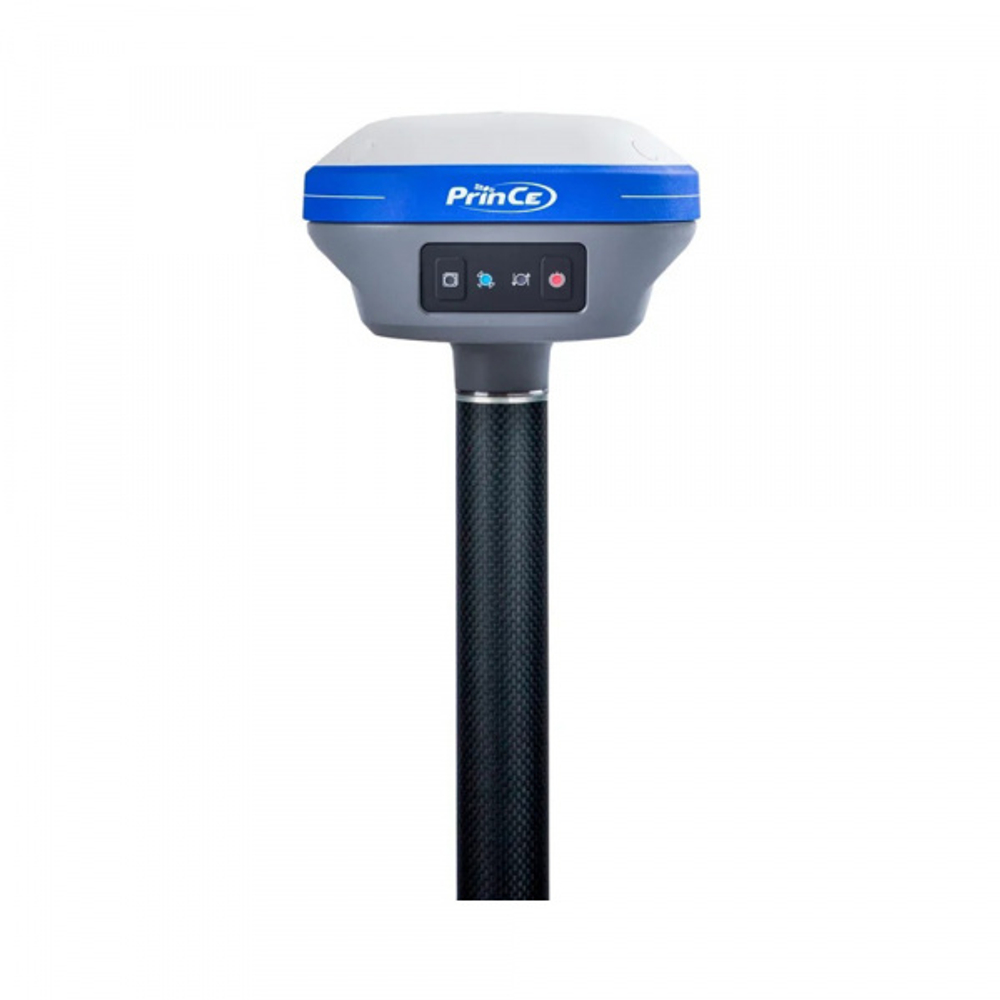

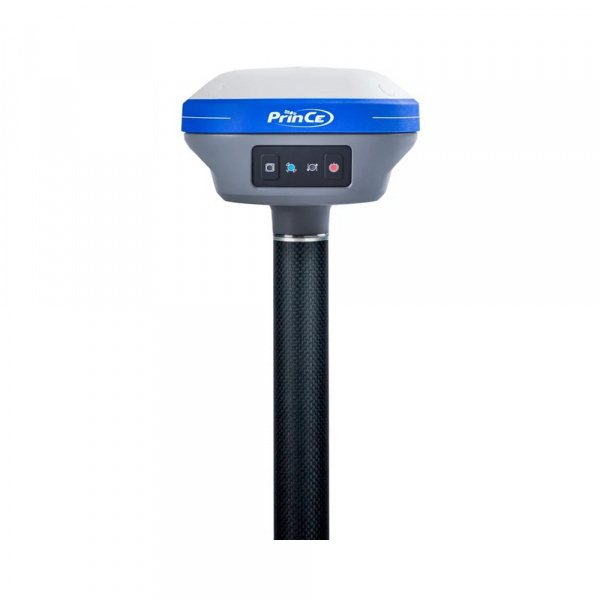

GNSS-приемник PrinCe i30 IMU CHC UHF Rx представляет собой небольшой и легкий прибор, предназначенный для выполнения полевых изыскательных работ в таких областях, как геодезия, строительство, картография, кадастровые работы, как при использовании метода статической съемки, так и в режиме RTK.
Устройство эффективно справляется с базовыми задачами, такими как определение координат точек, измерение длин и площадей различных объектов, а также применяется для разбивочных работ, вынесения отметок в натуре, в дорожных работах, гидрографических исследованиях и других задачах.
Основные отличительные черты GPS-приемника — наличие встроенного источника питания и УКВ-радиомодема, обеспечивающего прием сигнала по протоколу CHC и передачу поправок RTK по радиоканалу.
IMU
Модель PrinCe i30 IMU оснащена функцией компенсации угла наклона инструмента, характерной преимущественно для приборов высокого класса. Данная функция позволяет выполнять замеры без предварительного выравнивания устройства по уровню, тем самым ускоряя процесс изысканий примерно на 20–30%, а также обеспечивая возможность фиксации в труднодоступных местах, ранее считавшихся сложными или небезопасными для работы.
Инерциальная навигационная система (IMU) отличается устойчивостью к воздействию электромагнитных помех, создаваемых трансформаторами, подземными высоковольтными линиями электропередач, линиями электропередачи (ЛЭП), крупными металлическими объектами и другими источниками помех. Встроенный механизм непрерывного мониторинга качества принимаемых сигналов (с частотой обновления 200 Гц) предотвращает появление неверных результатов измерений.
Технические параметры
- Чипсет: 624-канальный Unicore UM4B0.
- Частота измерений в статическом режиме: 1 Гц.
- Диапазон рабочих частот радиомодуля: 410–470 МГц.
- Объем внутренней памяти: 8 ГБ.
- Рабочий температурный режим: от −45 °C до +75 °C.
- Продолжительность автономной работы: до 15 часов в статике, до 12 часов в режиме RTK.
- Класс защиты корпуса: IP68; выдерживает падение с высоты до 2 метров.
- Масса устройства: всего 775 грамм, выполнен из магниевого сплава, легкий и прочный.
Преимущества
Приемник PrinCe i30 IMU CHC UHF Rx поддерживает сигналы сразу нескольких спутниковых навигационных систем, включая коррекционные системы QZSS и SBAS, что способствует быстрому получению точного результата даже в сложных условиях, например, в густых городских районах, лесных массивах и парковых зонах. Специальные алгоритмы минимизируют влияние многолучевого распространения радиоволн, улучшая качество полученных данных и повышая скорость съемки.

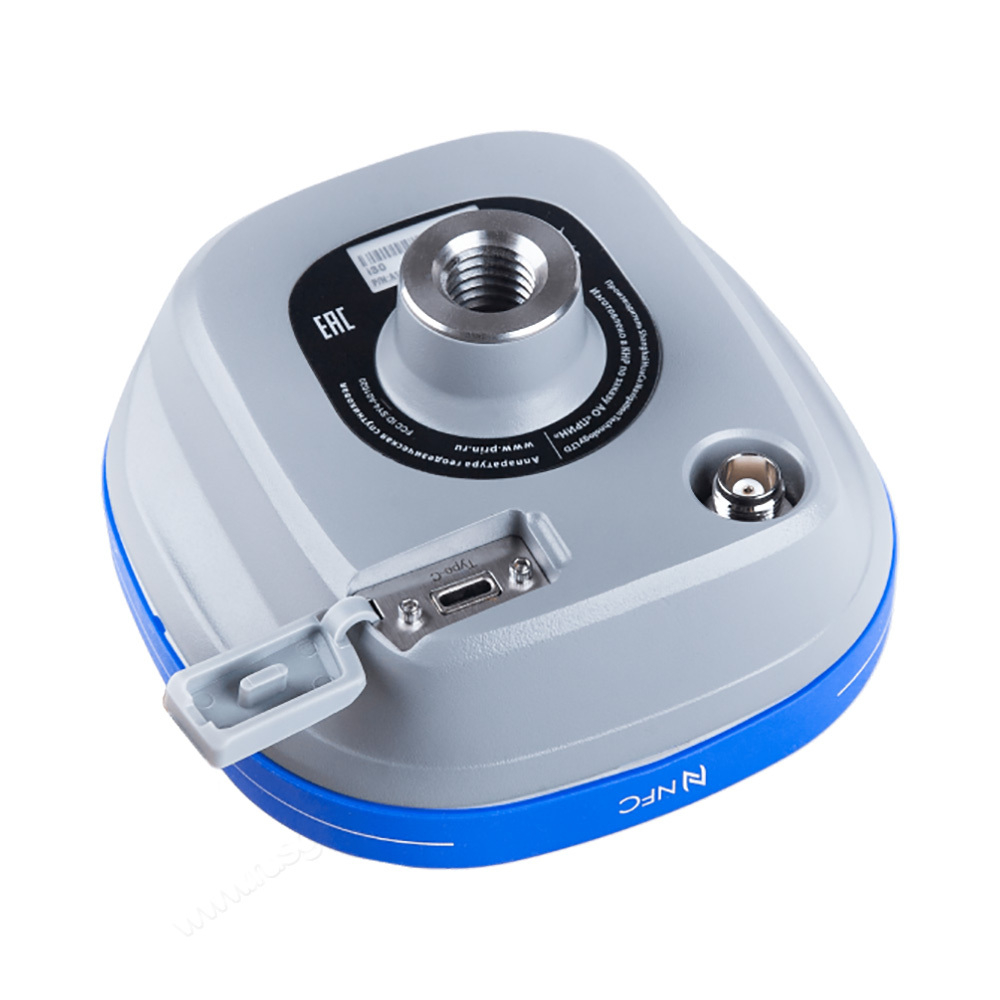

Зарядка устройства осуществляется через разъем USB Type-C, что особенно удобно в полевых условиях. Для взаимодействия с другими устройствами предусмотрены интерфейсы Wi-Fi, Bluetooth и NFC. Веб-интерфейс предоставляет удобный доступ к настройкам и мониторингу состояния приемника удаленно.
Комплектация включает инструментальную рейку, специальное программное обеспечение и необходимые аксессуары, позволяющие приступить к выполнению задач практически сразу после приобретения.
Характеристики
| PrinCe i30 IMU CHC UHF Rx | |
|---|---|
| Количество каналов | 624 |
| NAVSTAR GPS | L1C/A, L1C, L2C, L2P, L5 |
| ГЛОНАСС | L1C/A, L1P, L2C/A, L2P |
| BeiDou | B1, В2, B3 |
| Galileo | E1, E5A, E5B |
| QZSS | L1, L2, L2C, L5 |
| SBAS | L1 |
| DIFF | нет |
| СКП Статика в плане | 2.5 мм + 0.5 мм/км |
| СКП Статика по высоте | 5.0 мм + 0.5 мм/км |
| СКП PPK в плане | 8.0 мм + 1.0 мм/км |
| СКП PPK по высоте | 15.0 мм + 1.0 мм/км |
| СКП RTK в плане | 8.0 мм + 1.0 мм/км |
| СКП RTK по высоте | 15.0 мм + 1.0 мм/км |
| СКП DGPS в плане | 0.25 м + 1.0 мм/км |
| СКП DGPS по высоте | 0.50 м + 1.0 мм/км |
| Погрешность за наклон вехи | 10.0 мм + 0.7 мм/градус наклона |
| Время инициализации, сек | <10 |
| Частота позиционирования, Гц | до 1 |
| Надежность инициализации | >99.9% |
| Кол-во интерфейсов USB | 1 |
| Bluetooth 4.1 | есть |
| Поддержка EDR | есть |
| Wi-Fi | есть |
| NFC | есть |
| Встроенный модем GSM/GPRS | нет |
| Встроенный УКВ модем | Rx |
| Частотный диапазон, МГц | 410-470 |
| Форматы поправок | RTCM 2.1, RTCM 2.3, RTCM 3.0,RTCM 3.2 MSM, CMR |
| Электронный уровень | инерциальная система |
| Электронный компас | инерциальная система |
| Вывод сообщений формата | NMEA |
| Поддерживаемые эфирные протоколы | CHC, Transparent, TT450S |
| Форматы записи спутниковых измерений | HCN, HRC, RINEX 2.х, 3.х |
| Встроенная память | 8Гб |
| Параметрические характеристики | |
| Материал корпуса | магниевый сплав |
| Температура рабочая | от -45 °C до +75 °C |
| Температура хранения | от -45 °C до +80 °C |
| Пыле- и влагозащищённость | IP68 |
| Ударостойкость | выдерживает падение на бетон с высоты 2.0 м |
| Влажность | 100% |
| Возможность подключения внешней GNSS антенны | нет |
| Потребляемая мощность | 4 Вт |
| Тип батареи | встроенная Li-Ion |
| Ёмкость одной батареи | 6400мАч |
| Количество батарей в приемнике | 1 |
| Количество батарей в штатном комплекте | батарея встроенная в приёмник |
| Возможность горячей замены батареи | нет |
| Время работы в Статике, в часах | до 15 |
| Время работы в RTK, в часах | до 12 |
| Вход внешнего питания | 5 В |
| Веб-интерфейс | есть |
| Дисплей | нет |
| Дисплей на передней панели | светодиодные индикаторы |
| Измерение фазы несущей частоты с низким уровнем шума | есть |
| Технология подавления многолучёвости | есть |
| Размер (a, b, h) | 119 х 119 x 85 мм |
| Масса приемника | 0.775 кг |
| Гарантия | 2 года |
