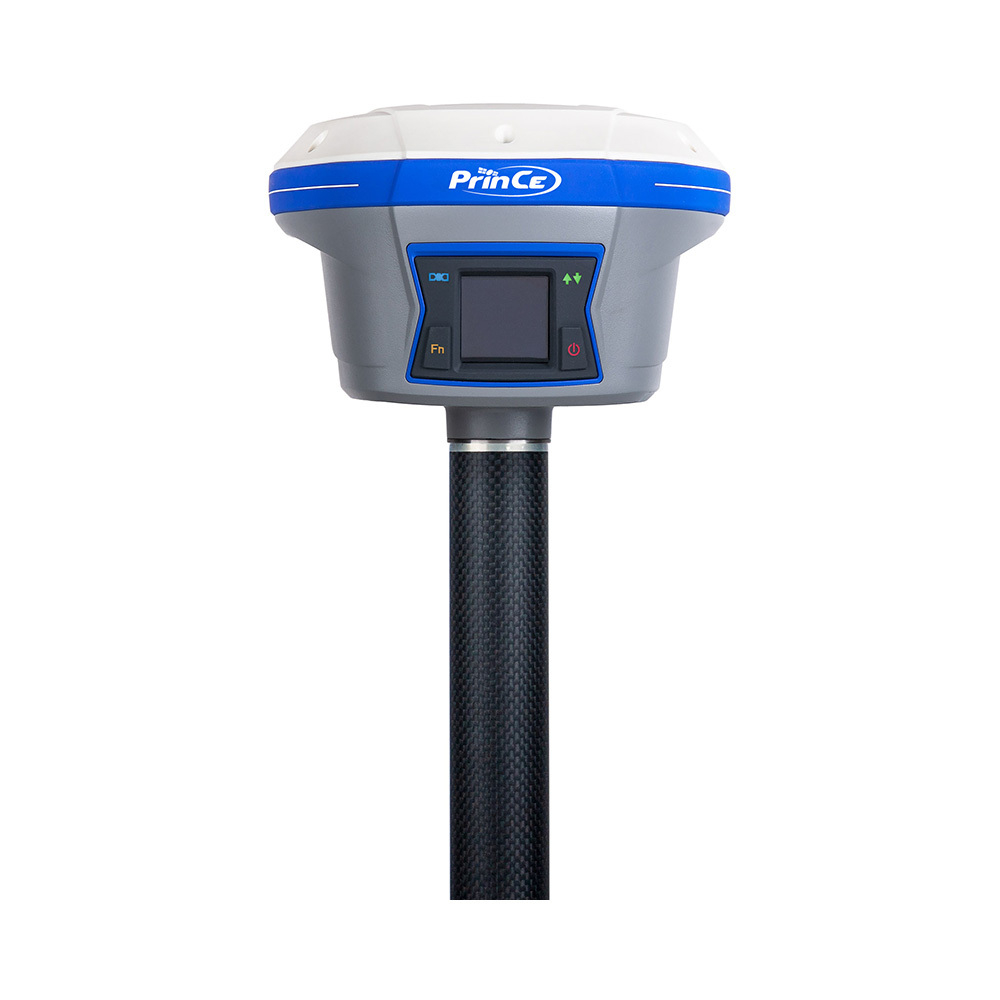

GNSS-приемник PrinCe i90 IMU UHF RTX представляет собой эффективное и современное устройство для выполнения точных измерений во время проведения строительных, дорожных, геодезических, кадастровых, маркшейдерских и прочих видов работ.
Данная модель является флагманской в серии PrinCe. Приемник выделяется своей высокой производительностью, возможностью обрабатывать сигналы всех существующих систем GNSS и возможностью обновления прошивки для поддержки данных от будущих спутниковых орбитальных группировок. Также он обладает прочным и защищенным корпусом.
Особенности версии RTX
- Используется плата Trimble BD990 с 336 каналами.
- Возможность работы с системами IRNSS и L-band (OmniStar, RTX).
- Поддержка форматов поправок CMR+ и sCMRx.
Функция IMU
Главной особенностью GPS-приемника PrinCe i90 IMU UHF RTX является встроенная функция компенсации угла наклона инструмента, позволяющая выполнять замеры без предварительного выравнивания устройства по уровню. Это значительно сокращает время проведения изысканий — примерно на 20–30%. Кроме того, данная функция делает возможным проведение измерений даже в труднодоступных местах, ранее считавшихся сложными или небезопасными для работы.
Инерциальная навигационная система PrinCe i90 надежно защищает пользователя от ошибок, связанных с влиянием электромагнитных помех, исходящих от трансформаторных подстанций, подземных высоковольтных линий электропередач, ЛЭП и крупных металлических конструкций. Система постоянно контролирует качество принимаемых сигналов с частотой 200 Гц, предупреждая оператора о возможных ошибках фиксации.
Технические параметры
- Чипсета с 624 каналами обеспечивают высокую точность измерений в сложных условиях.
- Совместимость с протоколом передачи RTCM 3.2 (MSM).
- Частота измерений в статическом режиме составляет 5/10 Гц.
- Мощность передатчика равна 2 Вт.
- Объем внутренней памяти: 32 ГБ.
- Рабочий температурный диапазон: от −45 °C до +75 °C.
- Продолжительность непрерывной съемки в статике достигает 12 часов, в режиме RTK — до 7 часов.
- Корпус из магниевого сплава класса защиты IP68, устойчивый к падению с высоты до 2 метров.
Преимущества

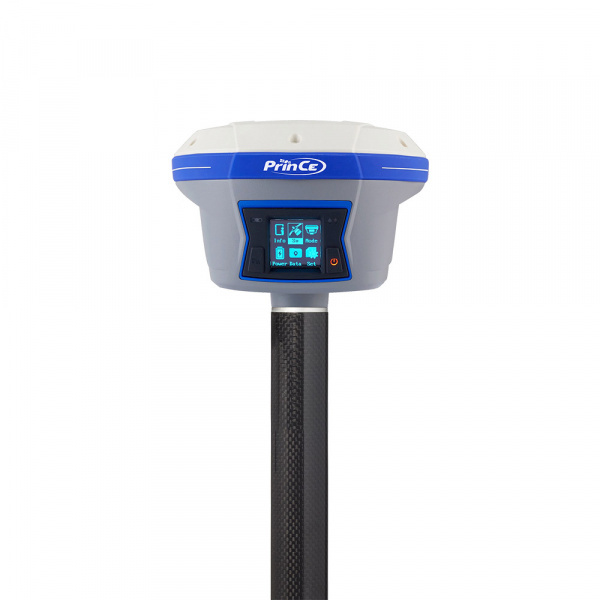

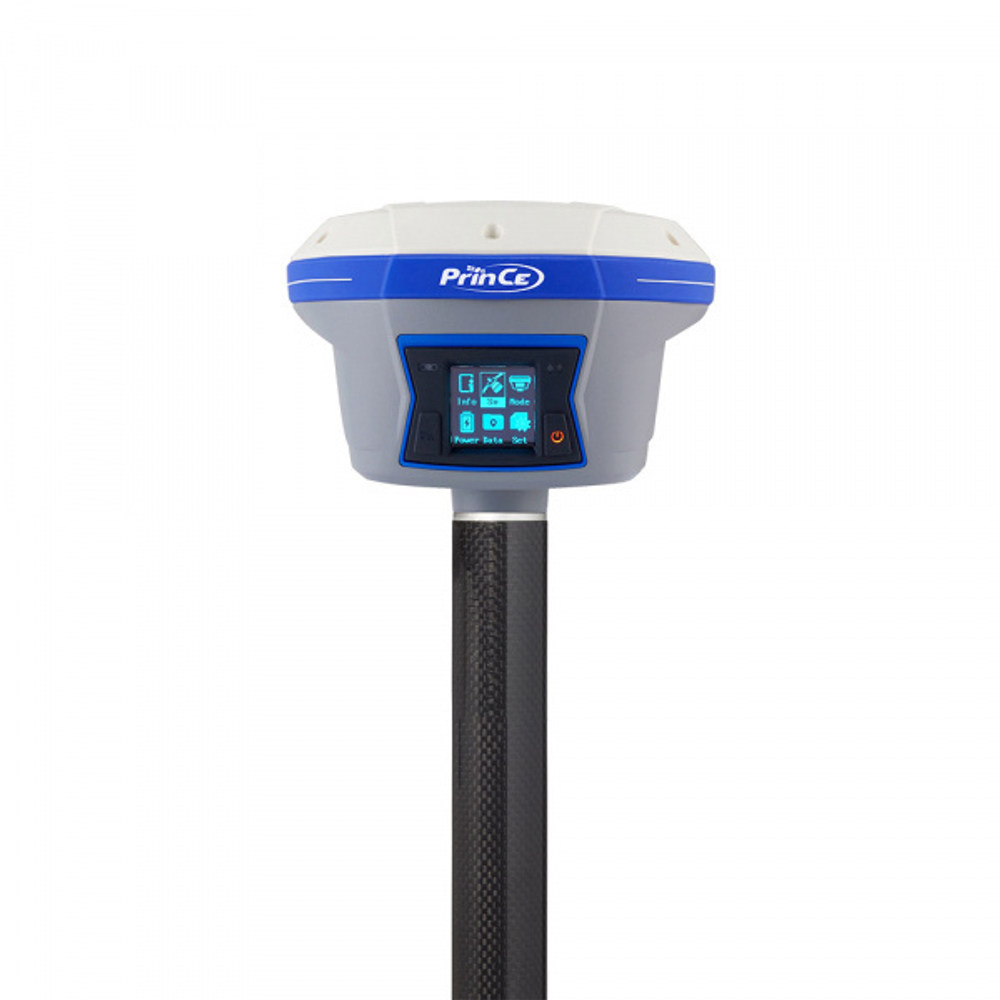

GPS-приемник PrinCe i90 IMU UHF RTX оснащен модулем 4G, радиомодулем и антенной для стабильной работы в режиме RTK вне зависимости от местоположения. На экране устройства отображается вся необходимая информация, позволяя оператору оперативно управлять прибором без использования дополнительного оборудования. Экран имеет углубление для дополнительной защиты от повреждений. Также предусмотрены интерфейсы Wi-Fi, Bluetooth и NFC для удобного взаимодействия с другими устройствами. Пользователь может дистанционно настраивать и контролировать работу приемника через веб-интерфейс. Устройство оснащено функцией «горячей» замены батарей, что гарантирует бесперебойную работу в течение всего срока выполнения задания.
Характеристики
| PrinCe i90 IMU UHF TR Kit | |
|---|---|
| Количество каналов | 336 (плата Trimble) |
| NAVSTAR GPS | L1C/A, L2C, L2E, L5 |
| ГЛОНАСС | L1C/A, L1P, L2C/A, L2P, L3 |
| BeiDou | B1, B2, B3 |
| Galileo | E1, E5A, E5B, E5 AltBOC, E6 |
| IRNSS | L5 |
| QZSS | L1C/A, L1C, L1C, L2C, L5 |
| SBAS | есть |
| DIFF | есть |
| L-Band | OmniStar, RTX |
| СКП Статика в плане | 2,5 мм + 0.5 мм/км |
| СКП Статика по высоте | 5.0 мм + 0.5 мм/км |
| СКП Статика быстрая в плане | 3 мм + 0.5 мм/км |
| СКП Статика быстрая по высоте | 5.0 мм + 0.5 мм/км |
| СКП Статика высокоточная в плане | 3.0 мм + 0.1 мм/км |
| СКП Статика высокоточная по высоте | 3.5 мм + 0.4 мм/км |
| СКП PPK в плане | 8.0 мм + 1.0 мм/км |
| СКП PPK по высоте | 15.0 мм + 1.0 мм/км |
| СКП RTK в плане | 8.0 мм + 1.0 мм/км |
| СКП RTK по высоте | 15.0 мм + 1.0 мм/км |
| СКП Сетевое RTK в плане | 8.0 мм + 1.0 мм/км |
| СКП Сетевое RTK по высоте | 15.0 мм + 1.0 мм/км |
| СКП DGPS в плане | 0.25 м + 1.0 мм/км |
| СКП DGPS по высоте | 0.50 м + 1.0 мм/км |
| Погрешность за наклон вехи | 10.0мм + 0.7 мм/градус наклона |
| Время инициализации, сек | ˂8 |
| Частота позиционирования, Гц | до 20 |
| Надежность инициализации | ˃99.9% |
| Кол-во интерфейсов RS232 | 1 |
| Кол-во интерфейсов USB | 1 |
| Bluetooth 4.1 | есть |
| Поддержка EDR | есть |
| Wi-Fi | есть |
| NFC | есть |
| Встроенный модем GSM/GPRS | есть |
| Встроенный УКВ модем | Rx/Tx |
| Мощность передачи, Вт | 2 |
| Частотный диапазон, МГц | 410-470 |
| Возможность подключения внешних GSM и УКВ модемов | да |
| Форматы поправок | RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR, CMR+, sCMRx |
| Электронный уровень | инерциальная система |
| Электронный компас | инерциальная система |
| Вывод сообщений формата | NMEA |
| Поддерживаемые эфирные протоколы | CHC, Transparent, TT450S, South, Hi-Target (EFT) |
| Форматы записи спутниковых измерений | HCN, HRC, RINEX 2.х, 3.х |
| Встроенная память | 32Гб |
| Тип флэш памяти | - |
| Объём флэш памяти | - |
| Параметрические характеристики | |
| Материал корпуса | магниевый сплав |
| Температура рабочая | от -45 °C до +75 °C |
| Температура хранения | от -45 °C до +80 °C |
| Пыле- и влагозащищённость | IP68 |
| Ударостойкость | выдерживает падение на бетонный пол с высоты 3.0 м |
| Влажность | 100% |
| Возможность подключения внешней GNSS антенны | нет |
| Потребляемая мощность | 3.8 Вт |
| Тип батареи | Li-Ion |
| Ёмкость одной батареи, мАч | 3400 |
| Количество батарей в приемнике | 2 |
| Количество батарей в штатном комплекте | 2 |
| Возможность горячей замены батареи | есть |
| Время работы в Статике, в часах | до 12 |
| Время работы в RTK, в часах | до 7 (УКВ RTK 0.5 Вт), до 12 (GSM RTK) |
| Вход внешнего питания | 9.0-28.0 В |
| Веб-интерфейс | есть |
| Дисплей на передней панели | есть |
| Измерение фазы несущей частоты с низким уровнем шума | есть |
| Технология подавления многолучёвости | есть |
| Размер (d, h), мм | - |
| Размер (a, b, h) | 159 x 150 x 111 мм |
| Масса приемника | 1.45 кг |
| Масса приемника без аккумулятора | 1.25 кг |
