Testo 6443 предназначен для определения количества воздуха, проходящего по воздухопроводу. Счетчик Testo 6443 определяет мгновенный расход воздуха и суммарный, за определенный период времени. Кроме того, данный аппарат определяет температуру воздуха в помещении.
Testo 6443 пригодится на предприятиях, в которых используется сжатый воздух. В таких зданиях обычно установлен только счетчик, отслеживающий общую выработку, потребление воздуха на каждом этапе производства и оборудовании не регистрируется.
С установкой Testo 6443 вы сможете осуществить комплекс мероприятий по увеличению эффективности работы системы. Также счетчик позволит снизить затраты на производстве. Testo 6443 позволит быстро определять утечку сжатого воздуха и вычислит объем потребления этого ресурса в обычном и максимальном режимах работы предприятия.

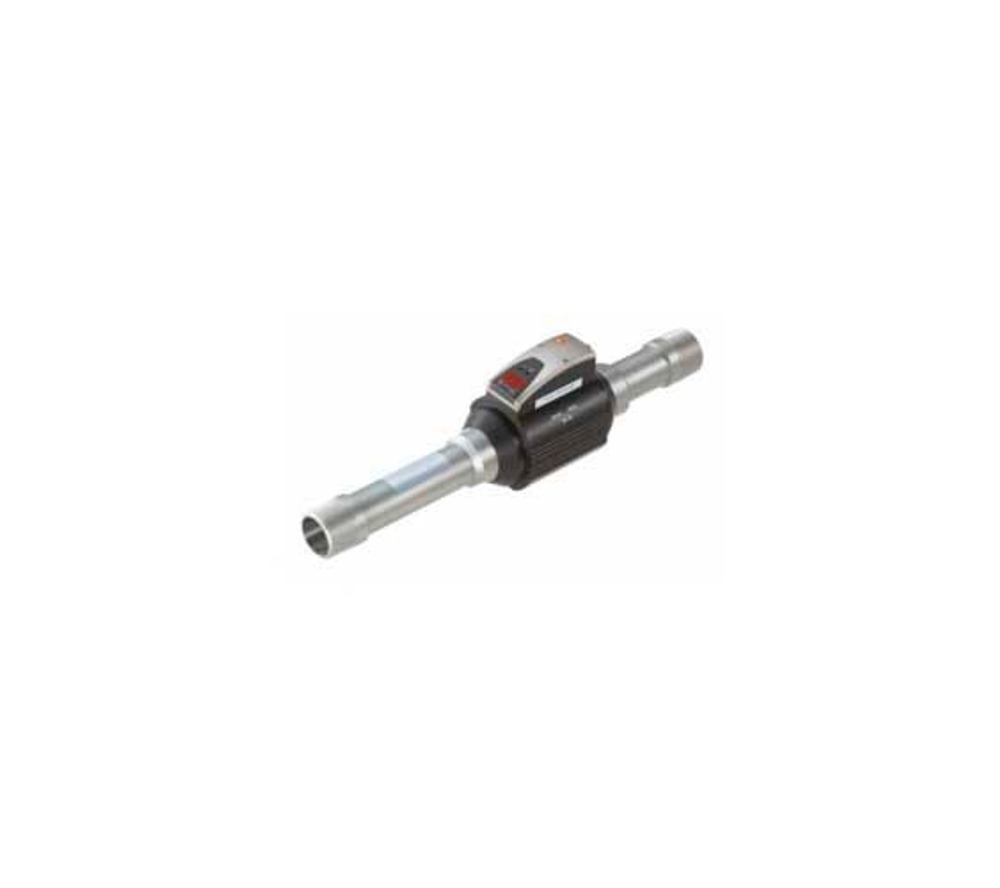

Testo 6443 состоит из измерительного блока и патрубков. Во входном патрубке располагается керамический сенсор со стеклянным покрытием. Стационарная система измерений Testo 6443 обеспечивает высокую достоверность полученных данных, благодаря тому, что ее сенсор не устанавливается отдельно на трубопровод, а уже встроен в прибор. Такая конструкция устройства позволяет полностью исключить ошибки при монтаже и связанную с этим погрешность при измерениях.
Testo 6443 измеряет расход воздуха в пределах от 1,3 до 410 кубических метров в час. Кроме того, измерения могут осуществляться в литрах в минуту.
Показания Testo 6443 выводятся на экран. При отображении данных используется крупный шрифт, что обеспечивает легкость считывания информации. Аппарат управляется и настраивается двумя кнопками.
Корпус счетчика Testo 6443 выполнен из литого цинка. Это обеспечивает полную непроницаемость корпуса для воды и пыли, что соответствует стандарту безопасности EN 60529.
На корпусе аппарата расположены входы для подсоединения дополнительных устройств. Testo 6443 оснащен двумя переключаемыми, в зависимости от определенных параметров, входами. Один вход выдерживает нагрузку в 250 мА. Счетчик питается от сети и потребляет ток менее 100 мА.
Характеристики
| Testo 6443 | |
|---|---|
| Диаметр трубы | DN 40 (для труб 1 1/2") |
| Диапазон измерения (1:300) | 1.3 до 410 м³/ч |
| Максимальное отображаемое значение | 492 м³/ч |
| Крепление: резьба (с двух сторон) / материал |
R1 1/2, Нержавеющая сталь 1.4401 |
| Длина трубы для измерений | 475 мм (короткая резьба с двух сторон) |
| Вес | 3.0 кг |
| Сенсор | Обогреваемый сенсор со стеклянным покрытием |
| Погрешность | для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 1 -4-1: ±3% от изм. значения ±0.3% от конечного значения для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 3-4-4: ±6% от изм. значения ±0.6% от конечного значения |
| Быстродействие | < 0.1 сек (для параметра затухания = 0), задержка через меню (0 с до 1 с) |
| Отображаемая температура | 0... +60 °С, погрешность ±2К |
| Дисплей, управление | 4-цифровой буквенно-цифровой индикатор, две кнопки управления, меню управления, LED (4х зеленых для физ. единиц, Зх желтых для "отображение х 1,000яили режима переключения) |
| Единицы отображения | м³/ч, л/мин, нм³, °С (выбираемые единицы через зеленый LED) |
| Электрические подключения | М12х1 разъем, нагрузка 250 мА, защита от короткого замыкания (синхронизирована), защита от обратной полярности, защита от перезгрузки Testo рекомендует кабель (принадлежность) № заказа 0699 3393 |
| Электропитание | 19...30 VDC, потребление тока < 100 мА |
| Выходные сигналы | Через меню управления, 4 комбинации параметров |
| Импульсный выход | Счетчик потребления (значение доступно после перезагрузки или потери напряжения из-за неудаляемого хранения), значения 0.001 ...1,000,000 м³, длительность импульса 0.02с... 2 с, 24 VDC уровень |
| Аналаговый выход | 4...20 мА (4-х проводной), макс. нагрузка 500 Ом, свободная градуировка от 0 до конца измерительного диапазона |
| Переключаемые выходы | 2 переключаемых выхода, параметризуемые, (зависимые от потребления или объемного расхода, зависимые/независимые от времени от времени, открытые, закрытые, гистерезис, окно), с максимальной нагрузка 19...30 VDC или 250 мА каждый, статус переключения отображается черезю2 LED |
| Условия процесса | 0...+60 6С, PN 16, ОВ < 90 %ОВ, качество воздуха ISO 8573: рекомендуемый класс 1-4-1 |
| Температура окр. среды | 0...+60°С |
| Температура хранения | -25...+85°С |
| Контакт со средой | Материал нерж. сталь 1.4301 или 1.4401 (см. выше), РЕЕК, полиэстр, анодизированный алюминий, керамика |
| Корпус | РВТ (GF 20%), литой под давлением цинк, IP65 / III |
| ЕМС | В соответствии с 89/336 EWG |
