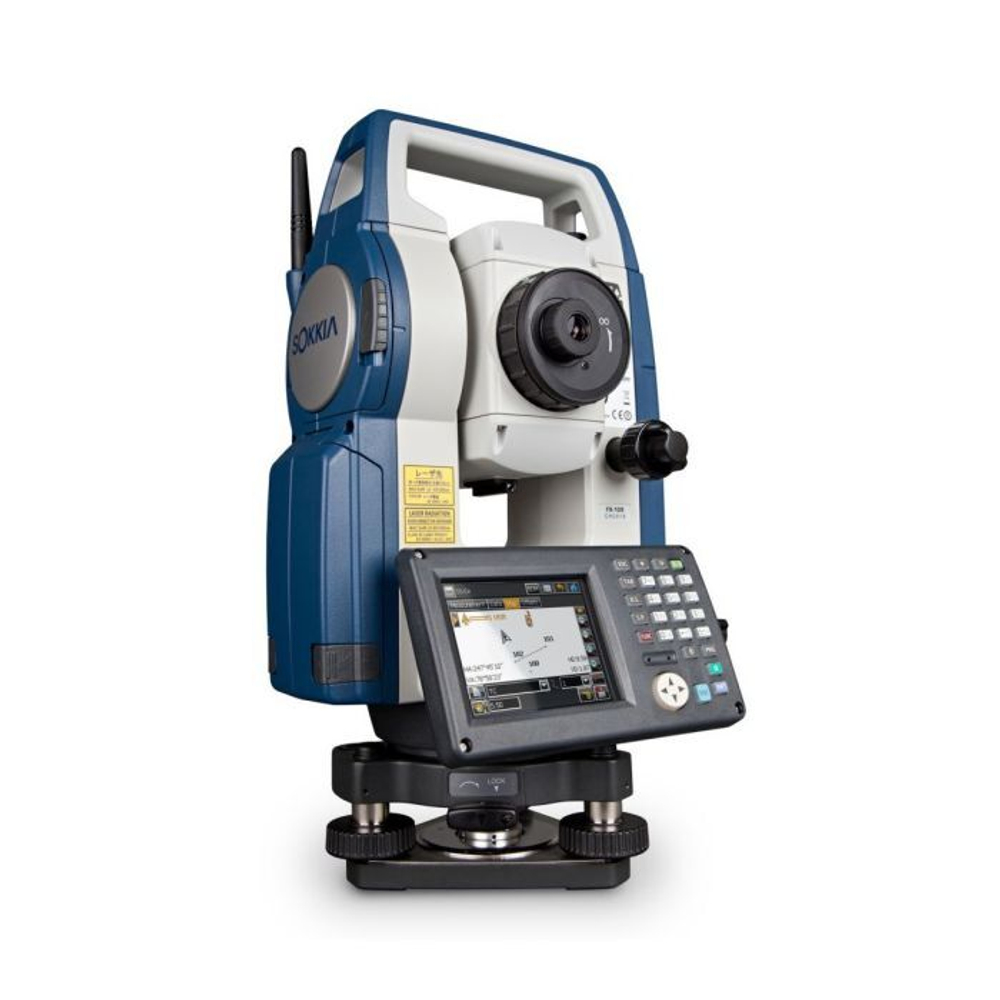

Точный безотражательный теодолит Sokkia FX-101 с ОС Windows CE объединяет высокое качество и надежность известной линейки SetX с новыми функциями, которые значительно повышают эффективность геодезических измерений. Точность угловых замеров в одну секунду и рекордная дальность безотражательного измерения делают данный теодолит подходящим для широкого спектра задач — от создания геодезической сети до сложных строительных проектов и инженерно-изыскательских мероприятий.
Высокоэффективный безотражательный дальномер
В теодолите Sokkia FX-101 применяется мощный дальномер RED-Tech, обеспечивающий измерение расстояний до 500 м в безотражательном режиме с погрешностью ±3 мм + 2 мм/км. С использованием стандартных отражателей возможно измерение линий протяженностью до 4000 м с точностью ±2 мм + 2 мм/км. Эти параметры минимизируют число переключений во время съёмки и сокращают общее время выполнения задания.
Чуткий компенсатор и инновационная система калибровки углов IACS
FX-101 оснащён высокочувствительным двухосным компенсатором с рабочим диапазоном 6′ и технологией индивидуальной угловой калибровки (IACS), которая обеспечивает надёжность измерений даже в неблагоприятных условиях наклона поверхности или вибрации. Ошибка среднего квадрата измерения угла одним приёмом составляет всего 1".
Операционная система Windows CE и ПО MAGNET Field
Теодолит Sokkia FX-101 функционирует под управлением ОС Windows CE 6.0, что создаёт знакомую пользователю среду интерфейса. Удобство и простота управления устройством подходят как начинающим операторам, так и опытным специалистам. Программное обеспечение MAGNET Field предоставляет возможность решения любых практических задач прямо в поле и поддерживает обмен данными с офисом в реальном времени через облачное хранилище. В любой момент можно объединять и синхронизировать полевые и офисные данные.
Технология TSshield
Встроенная телематика TSshield предлагает уникальные возможности защиты оборудования: инструмент может быть дистанционно заблокирован и отслежен, а также автоматически получать обновления программного обеспечения, поддерживая его актуальность.
Беспроводной сбор данных LongLink
Sokkia FX-101 оборудован модулем Bluetooth, который позволяет подключать полевой контроллер на расстоянии до 300 м от теодолита. Это даёт оператору свободу передвижения и возможность дистанционного управления процессом съёмки посредством технологии LongLink.
Преимущества теодолита Sokkia FX-101
Устройство оснащено цветным ЖК-дисплеем с сенсорным управлением и удобной 10-кнопочной клавиатурой. Запуск измерений доступен с боковой панели, чтобы оператор мог не отвлекаться от визирования. Теодолит обладает оптикой с увеличением 30x и прямым изображением, а встроенный лазерный указатель облегчает наведение на цель. Створоуказатель помогает выполнять вынос и разбивку объектов на расстояниях до 150 м. Наличие порта USB позволяет расширить память прибора с помощью внешних устройств.
Характеристики
| Тахеометр Sokkia FX-101 | |
|---|---|
| Точность измерения углов (СКО измерения угла одним приемом) | 1" |
| Увеличение, крат | 30 |
| Компенсатор / диапазон, ` | Двухосевой / 6 |
| Дальность измерения расстояний без отражателя, м | 0.3 - 500 |
| Дальность измерения расстояний на одну призму, м | 1.3 - 5000 |
| Дальность измерения расстояний на отражающую пленку, м | 1.3 - 500 |
| Точность измерения расстояний без отражателя, мм | 3 + 2*10-6 х D |
| Точность измерения расстояний на отражающую пленку, мм | 3 + 2*10-6 х D |
| Точность измерения расстояний на призму, мм | 2 + 2*10-6 х D |
| Время измерения расстояний (Точные/Быстрые/Слежение), с | 0.9 / 0.7 / 0.3 |
| Клавиатура | 26 клавиш на панели управления + клавиша на боковой панели |
| Дисплей | С обоих сторон прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод |
| Защита от внешних факторов (пыли, воды) | IP65 |
| Внутренняя память | 500 МБ |
| Съемный носитель информации | USB флэш диски (до 8ГБ) |
| Подсветка | Дисплей + сетка нитей + клавиатура |
| Рабочая температура, °С | -20°... +50° |
| Отвес | Оптический (лазерный опционально) |
| Точность оптического отвеса, мм | < 0.5 |
| Беспроводный модуль Bluetooth | Опционально (радиус действия до 300 м) |
| Створоуказатель | Есть (зелёный / красный) |
| Лазерный визир | Есть |
| Наводящие винты | Двухскоростные с закрепительными механизмами |
| Коммуникационные порты | RS232C / USB 2.0 Host (Тип А) / USB тип miniB |
| Телекоммуникационный модуль TSshield "Защитник" | Опционально |
| Время работы от одного аккумулятора, ч | Более 20 |
| Время заряда одного аккумулятора, ч | Около 5.5 |
| Программное обеспечение | MAGNET Field On-Board + Basic режим (Определение координат; Обратная засечка; Проектирование трассы, поперечников; Измерение недоступного расстояния, превышения; Обмер рулеткой; Измерения со смещениями; Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.); Координатная геометрия; Уравнивание хода; Загрузка и работа с ЦМР и ЦММ; Отображение результатов измерений или расчетов на миникарте; Рисовка простейших элементов в процессе работы) |
| Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation |
| Масса (включая аккумулятор и трегер), кг | 5.7 |
| Страна изготовления | Япония |
| Гарантийный срок | 5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно) |
Стандартный комплект:Электронный тахеометр на трегере Sokkia FX-101, Li-Ion аккумулятор BDC70, зарядное устройство CDC68, USB flash диск (4Гб), крышка объектива, бленда, юстировочные инструменты, руководство пользователя на русском языке, футляр, плечевые ремни, свидетельство о поверке.
