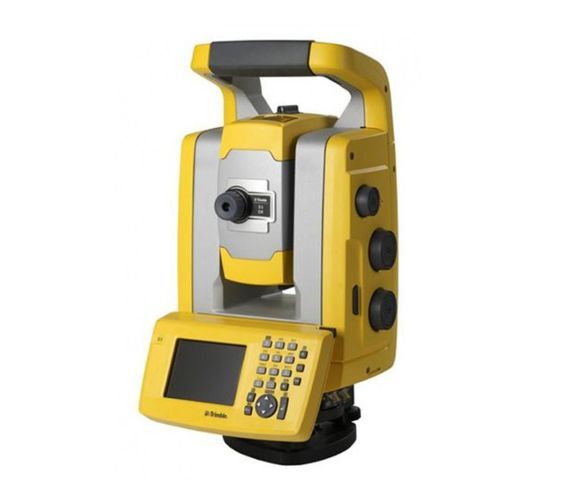

Электронный тахеометр Trimble S3 Robotic 5" представляет собой многофункциональный геодезический инструмент, оборудованный современной системой сервопривода и полным набором аппаратных и программных решений, обеспечивающих максимальную эффективность измерений. Он оснащен уникальной системой слежения за призмой Autolock и радиомодемом для удаленного управления. Пяти секундный тахеометр Trimble S3 Robotic 5" значительно повышает продуктивность труда: используя автоматическое слежение, он способен выполнить ту же задачу примерно на 50% быстрее, чем традиционные инструменты без моторизации.
Устройство способно вращаться со скоростью 86 градусов в секунду, обеспечивая быстрое перемещение между точками съемки. Переход из левого круга в правый занимает всего лишь 3,2 секунды.
Технология MagDrive, применяемая в сервомоторах тахеометра, характеризуется минимальным количеством подвижных деталей, что способствует снижению износа механизма и сокращению потребности в обслуживании. Благодаря этому увеличивается срок службы устройства. Технология MagDrive также включает мощный аккумулятор увеличенной емкости и интеллектуальную систему управления энергопотреблением, позволяющую непрерывно работать до шести часов. Индикация уровня заряда аккумулятора выводится прямо на экран прибора.
Совокупность функций сервопривода, системы слежения Autolock и радиомодема делают тахеометр удобным инструментом для выполнения разнообразных задач, таких как топографические работы, разбивка и вынос точек в натуре, проверка расстояний до контрольных точек. Особенно полезен данный инструмент в условиях ограниченной видимости или полной темноты, так как пользователю нет необходимости вручную наводить прибор на призму — система выполняет эту операцию автоматически.
Система Autolock контролирует сервоприводы и направляет тахеометр Trimble S3 Robotic 5" точно на цель. Пользователь может выбрать активный или пассивный режим слежения в зависимости от типа цели. В пассивном режиме тахеометр сам захватывает и следит за призмой, тогда как в активном режиме используется специальный идентификатор цели, например, отражатель Multitrack, позволяющий одновременно отслеживать до восьми целей.
Безотражательный дальномер DR, установленный на тахеометре Trimble S3 Robotic 5", предоставляет возможность проводить измерения практически на любые поверхности. С его помощью можно эффективно работать даже в сложных условиях, недоступных или опасных зонах, вплоть до дистанции в 400 метров без призмы и до 2500 метров с использованием обычной призмы. Использование тройного отражателя увеличивает дальность измерений до пяти километров, позволяя измерять висячие кабели, мосты, туннели, здания и конструкции с высокой точностью и безопасностью.
Панель управления тахеометра выполнена съемной и работает под управлением операционной системы Windows Embedded CE 6.0. Она оснащена цветным жидкокристаллическим дисплеем с подсветкой и удобной клавиатурой, облегчающими ввод и редактирование данных. Управление съемкой возможно через специальную подставку, установленную на вехе, а передача данных осуществляется посредством радиомодема частотой 2,4 ГГц. Дополнительно тахеометр поддерживает управление через полевой контроллер.
Оптическая система известной фирмы Carl Zeiss обеспечивает отличную видимость в любых условиях освещенности. Увеличение зрительной трубы составляет 30-кратное, имеется подсветка сетки нитей с десятью уровнями яркости, лазерный целеуказатель и створоуказатель, что облегчает выполнение измерений вне зависимости от условий окружающей среды.
Trimble S3 Robotic 5" служит основой для внедрения новой технологии комбинированной съемки Integrated Surveying. Эта технология позволяет оперативно переключаться между тахеометром и GPS-приемником в пределах одного рабочего проекта, выбирая наиболее подходящий инструмент в зависимости от текущих потребностей. Все данные сохраняются в едином проекте и взаимно дополняют друг друга, создавая эффективную систему Trimble I.S.Rover.
Дополнительные преимущества тахеометра включают защиту от пыли и влаги, слот для подключения USB-накопителей, двухосевой компенсатор и электронный двухосевой уровень на экране дисплея.
Характеристики
| S3 Robotic 5" | |||||||
|---|---|---|---|---|---|---|---|
| Тип прибора | |||||||
| Тип | роботизированный | ||||||
| Угловые измерения | |||||||
| Угловая точность: | 5" | ||||||
| Разрядность дисплея | 0.1" | ||||||
| Измерения расстояний | |||||||
| Дальность, 1 призма: | 2500 | ||||||
| Дальность, без отражателя: | 1300 | ||||||
| Дальность на плёнку: | 1200 | ||||||
| Точность, 1 призма: | ±(2 мм + 2 ppm) | ||||||
| Точность, без отражателя: | ±(2 мм + 2 ppm) | ||||||
| Время, без отражателя | 1–5 с; в режиме слежения: 0,4 с | ||||||
| Время, 1 призма: | 1,2 с; в режиме слежения: 0,4 c | ||||||
| Минимальный отсчет (точно/нормально) | 0.1 | ||||||
| Компенсатор | |||||||
| Тип | центрированный двухосевой | ||||||
| Диапазон работы | ±5′ | ||||||
| Точность фиксации | 0,5" | ||||||
| Метод | Электронный 2-осевой уровень на ЖК дисплее | ||||||
| Зрительная труба | |||||||
| Увеличение | 30x | ||||||
| Угол поля зрения | 2,6 м на 100 м | ||||||
| Подсветка сетки нитей | Переменная (10 уровней) | ||||||
| Минимальное фокусное расстояние | 1,5 м | ||||||
| Коммуникации | |||||||
| Порты | последовательный | ||||||
| Bluetooth | есть | ||||||
| USB | есть | ||||||
| Питание | |||||||
| Батарея | литий-ионная перезаряжаемая батарея, 11,1 В, 4,4 Ач, | ||||||
| Время зарядки | около 6 часов | ||||||
| Время работы | от одной батареи около 6 часов | ||||||
| Общие характеристики | |||||||
| Дисплей: | QVGA, цветной 16 бит, ЖК TFT с подсветкой (320x240 пикселей) | ||||||
| Второй дисплей | есть | ||||||
| Клавиатура | Алфавитно-цифровая 19 клавишей, 4-позиционная клавиша навигации и управления инструментом | ||||||
| Внутренняя память: | 128 Мб SDRAM, 128 Мб флэш | ||||||
| ОС | Windows Embedded CE 6.0 | ||||||
| Точность круглого уровня | 8′/2 мм | ||||||
| Увеличение оптического центрира | 2,3x | ||||||
| Лазерный центрир | нет | ||||||
| Подсветка | дисплей | ||||||
| Пыле- влагозащита | IP55 | ||||||
| Диапазон рабочих температур, °С | от –20 °C до +50 °C | ||||||
| Вес с аккумулятором | 5.6 | ||||||
Стандартный комплект: Тахеометр Trimble S3 Robotic 5", алфавитно-цифровая клавиатура TCU, комплект питания, зарядное устройство, кабель питания, кабель для зарядки внешней батареи, кабель передачи данных, кейс, руководство пользователя на русском языке (CD-rom), гарантийный талон, свидетельство о поверке.
