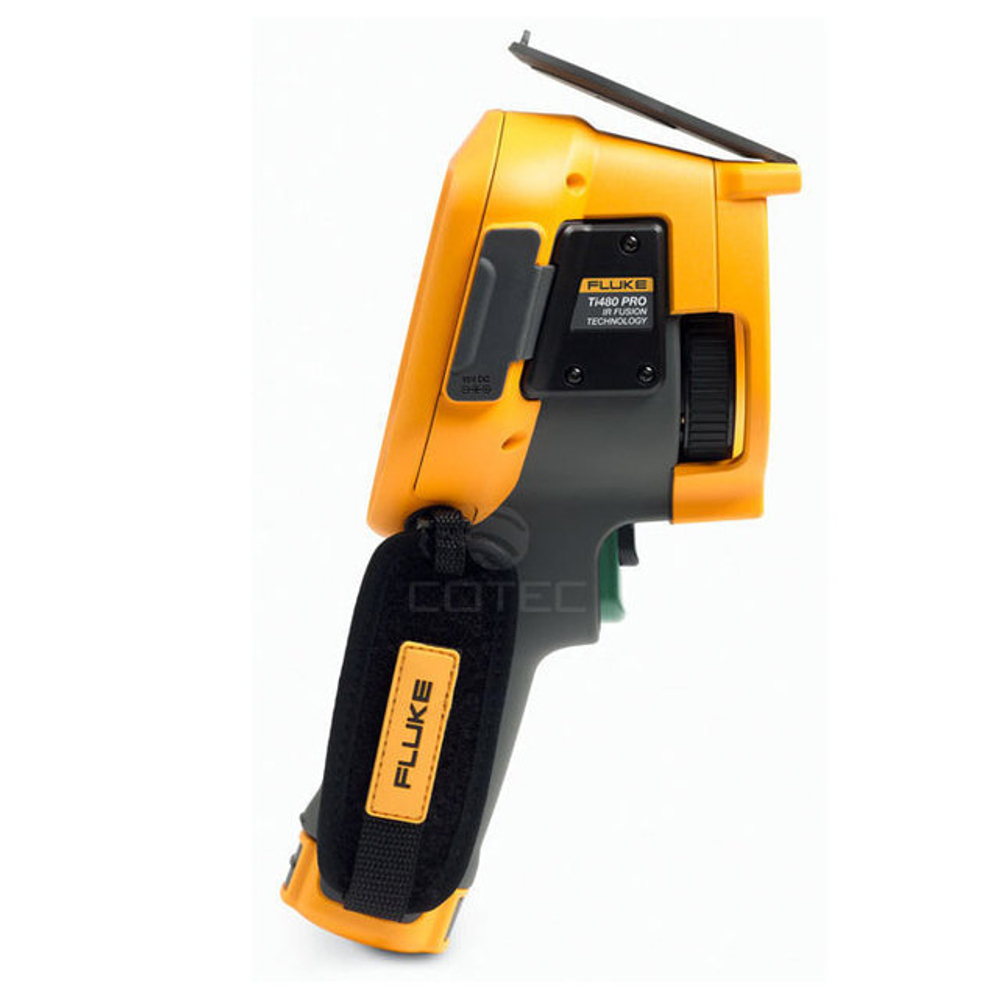

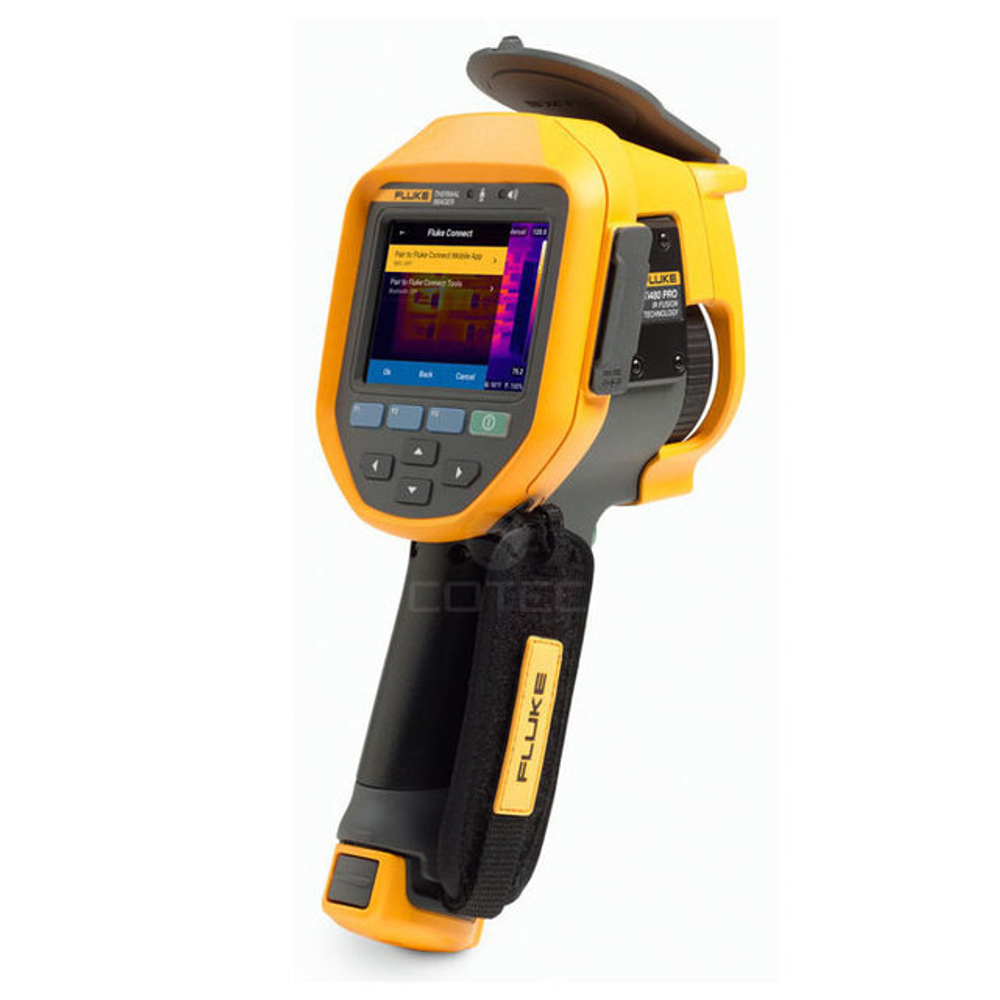

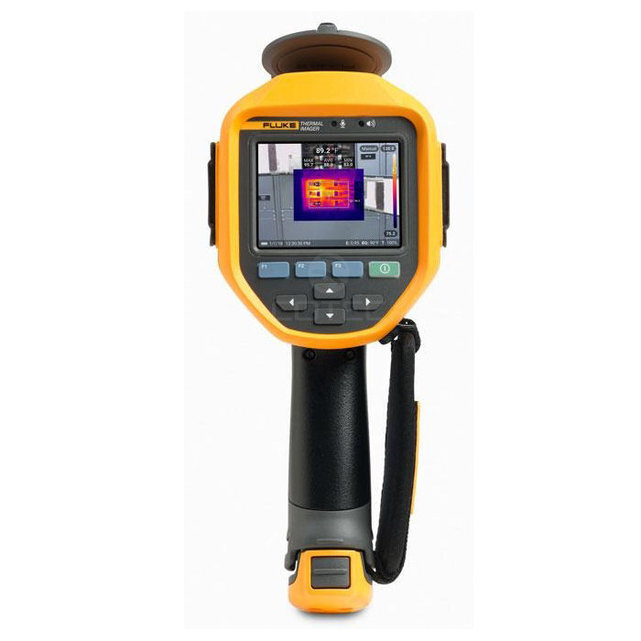

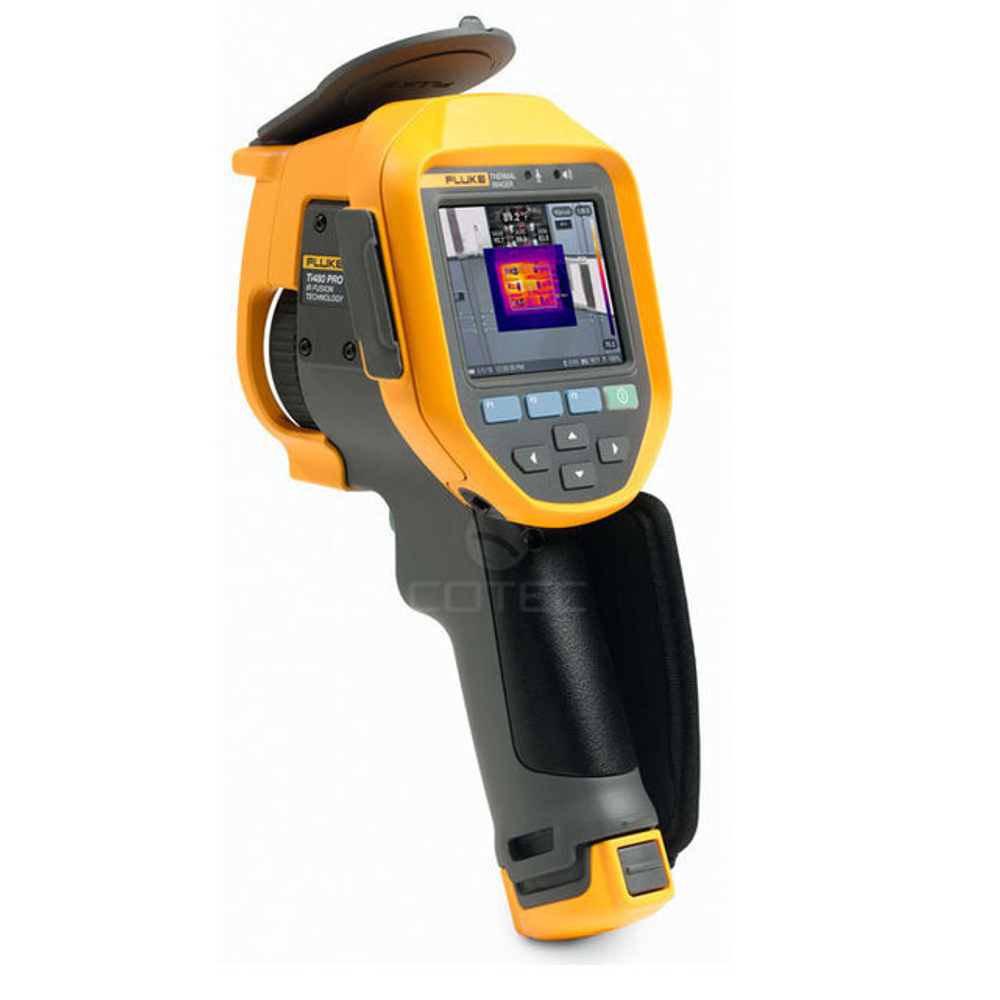

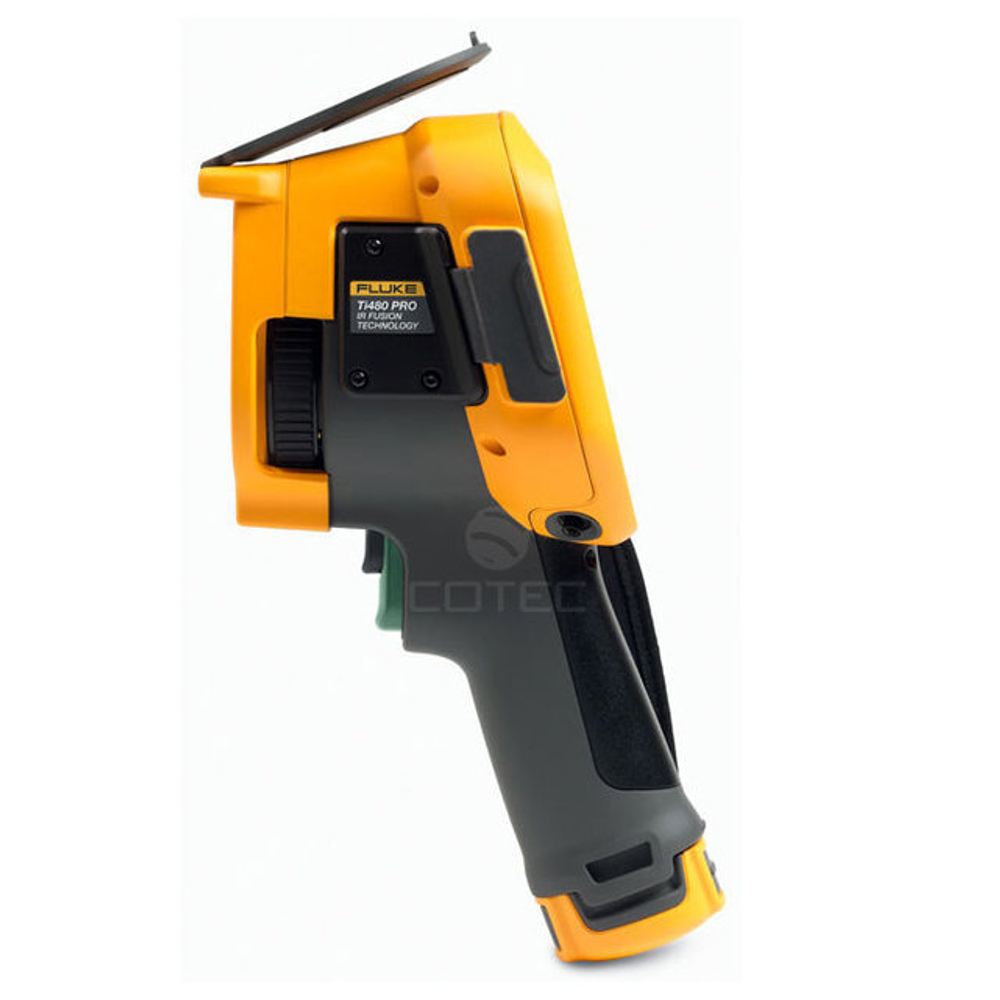

Тепловизор Fluke Ti480 Pro представляет собой мобильный диагностический прибор профессиональной серии, позволяющий контролировать температуру объектов от –20 до +800 °C с получением радиометрического изображения распределения температурных полей. Большой угол зрения 36°x24° и режим SuperResolution позволяют в одном кадре захватить большие площади поверхностей.
Основные характеристики
- Пространственное разрешение со стандартным объективом 0,93 мрад, D:S 1065:1.
- Лазерный дальномер вычисляет расстояние до объекта для получения резких изображений и отображает значение на экране.
- Точность измерения температуры ±2 °C или 2 %.
- Подстройка коэффициента передачи на экране.
- Стандартная и сверхконтрастная цветовые палитры.
- Встроенная цифровая камера 5Мп.
- Время работы от батареи до 3 часов.
Благодаря системе LaserSharp обеспечивается быстрая и точная фокусировка прибора по лазерному лучу. Функция MultiSharp позволяет получать на одном снимке четкие изображения объектов, находящихся на разном удалении от ИК-камеры.
Набор коммуникационных модулей и интерфейсов расширяет функциональные возможности тепловизорf Fluke Ti480 Pro. Он обеспечивает считывание показаний с внешних измерителей, а также передачу данных на ПК и мобильные устройства для подготовки отчетов и оперативного обмена информацией с заказчиком или коллегами.
В режиме SuperResolution тепловизор обеспечивает ИК-съемку с разрешением 1280 x 960 пикс., фиксируя температурные перепады от 0,05 C. Рассмотреть мелкие элементы изображения вы можете, воспользовавшись функцией цифрового увеличения.
Совместимость с интеллектуальными сменными объективами дает возможность использовать один и тот же тепловизор и для термографирования малоразмерных объектов, и для подробной макросъемки крупным планом, быстро переключаясь и подстраиваясь под различные измерительные задачи без калибровки прибора. Рассмотреть мелкие элементы на ИК-изображении позволяет 2х и 4х кратное цифровое увеличение.
Для сохранения результатов съемки тепловизор Fluke Ti480 Pro оснащается встроенной флеш-памятью объемом 4 Гб. Также предусмотрена возможность использования съемной карты Micro SD, USB-накопителя или же облачного сервиса Fluke Cloud. Для последующей точной идентификации сохраняемых данных вы можете использовать голосовое и текстовое аннотирование, либо прикреплять к термограмме до 5 визуальных изображений с помощью функции IR-PhotoNotes.
Дистанционный обмен данными с коммуникатором обеспечивает интегрированная система Fluke Connect. Вы можете с помощью своего мобильного устройства считывать данные с тепловизора, дистанционно управлять прибором, просматривать потоковое видео, оперативно готовить необходимые отчеты и отправлять их заказчику либо в удалённый офис, находясь на объекте.
Поддержка системы Fluke CNX дает возможность одновременно с термографированием контролировать различные параметры проверяемой системы, посматривая показания беспроводных измерительных модулей на экране тепловизора, что повышает эффективность и достоверность диагностики.
Характеристики
| Fluke Ti480 Pro | ||
|---|---|---|
| Основные характеристики | ||
| Пространственное разрешение (IFOV) со стандартным объективом | 0,93 мрад, D:S 1065:1 | |
| Разрешение чувствительного элемента | 640 × 480 (307 200 пикселей) | |
| Режим повышенного разрешения SuperResolution | Многократная съемка и совмещение данных для увеличения количества пикселей в 4 раза и создания изображения с разрешением 1280 × 960 (614 400 пикселей) | |
| Система фокусировки MultiSharp™ Focus | а, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. | |
| Система автоматической фокусировки LaserSharp® Auto Focus | Да, для стабильно четких изображений | |
| Лазерный дальномер | Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает расстояние на экране | |
| Усовершенствованная ручная фокусировка | Да | |
| Ударопрочный сенсорный экран | 3,5 дюйма (горизонтально расположенный) 640 × 480 ЖК | |
| Прочная, эргономичная конструкция для управления одной рукой | Да | |
| Цифровое увеличение | 2- и 4-кратное | |
| Измерение температуры | ||
| Диапазон измеряемых значений температуры (не калибруется ниже –10 °C) | от ≤−10 до 1000 °C (от 14 до 1832 °F) | |
| Погрешность | ±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) | |
| Тепловая чувствительность (тепловой эквивалент шума NETD) | ≤0,05 °C при температуре объекта 30 °C (50 мК) | |
| Коррекция коэффициента излучения на экране | Да (по номеру и таблице) | |
| Температурная компенсация отражения фона на экране | Да | |
| Подстройка коэффициента передачи на экране | Да | |
| Возможность беспроводного подключения | ||
| С ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi к ЛВС (при наличии) | ||
| Совместимость с приложением Fluke Connect® | Да*, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования | |
| ПО Fluke Connect® Assets, поставляемое по дополнительному заказу | Да*, позволяет связать изображения с конкретными единицами оборудования и создавать наряды на производство работ. Простое сравнение разных типов измерений в одном месте. | |
| Мгновенная выгрузка в систему Fluke Connect® | Да*, достаточно установить соединение между тепловизором и сетью Wi-Fi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК | |
| Совместимость с приборами Fluke Connect® | Да*, подключается средствами беспроводной связи к системе Fluke Connect для выбора поддерживаемого в системе прибора и вывода результатов выполненных с его помощью измерений на экран. | |
| Технология IR-Fusion® | ||
| Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению | ||
| Режим AutoBlend™ | Добавляет подробности из изображения в видимом спектре к инфракрасному, полученному в режимах Min, Mid, Max с постоянной подстройкой средствами программного обеспечения | |
| Режим Picture-In-Picture (PIP — "картинка в картинке") | Да | |
| Встроенная цифровая камера (диапазон видимого света) | 5 Мп | |
| Объективы | ||
| Стандартный объектив | Пространственное разрешение (IFOV) | 0,93 мрад, D:S 1065:1 |
| Пространственный сектор обзора | 34° (Г) x 24° (В) | |
| Минимальная дистанция фокусировки | 15 см (приблиз. 6 дюймов) | |
| Технология IR-Fusion® | Режимы "Картинка в картинке" и полноэкранный | |
| Сменный "интеллектуальный" телеобъектив с 2-кратным увеличением | Пространственный сектор обзора IFOV | 0,65 мрад, D:S 1529:1 |
| Пространственный сектор обзора | 12° (Г) × 9° (В) | |
| Минимальная дистанция фокусировки | 45 см (приблизительно 18 дюймов) | |
| Технология IR-Fusion® | Режимы "Картинка в картинке" и полноэкранный | |
| Сменный "интеллектуальный" телеобъектив с 4-кратным увеличением | Пространственный сектор обзора IFOV | 0,33 мрад, D:S 2941:1 |
| Пространственный сектор обзора | 6,0° Г × 4,5° В | |
| Минимальная дистанция фокусировки | 45 см (примерно 18 дюймов) | |
| Технология IR-Fusion® | Режимы "Картинка в картинке" и полноэкранный | |
| Сменный "интеллектуальный" широкоугольный объектив | Пространственный сектор обзора IFOV | 2,62 мрад, D:S 377:1 |
| Зона обзора | 46° (Г) x 34° (В) | |
| Минимальная дистанция фокусировки | 15 см (приблиз. 6 дюймов) | |
| Технология IR-Fusion® | Полноэкранное изображение | |
| Уровень и интервал | ||
| Плавное автоматическое и ручное масштабирование | ||
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Да | |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да | |
| Минимальный интервал в ручном режиме | 2,0 °C (3,6 °F) | |
| Минимальный интервал (в автоматическом режиме) | 3,0 °C (5,4 °F) | |
| Хранение данных и получение изображений | ||
| Расширенные функции памяти | Сменная карта памяти microSD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопительи выгрузки в облачное хранилище Fluke Cloud™ для длительного хранения | |
| Механизм съемки, просмотра и сохранения изображений | Возможность выполнения съемки, просмотра и сохранения изображений одной рукой | |
| Форматы файлов изображений | Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется | |
| Просмотр содержимого памяти | Просмотр в виде миниатюр и в полный размер | |
| Программное обеспечение | ПО SmartView® — для проведения полного анализа и подготовки отчетов и система Fluke Connect® | |
| Экспорт данных в файлы с помощью ПО SmartView® в форматах: | Bitmap (.bmp), GIF, JPEG, PNG, TIFF | |
| Голосовая аннотация | Максимальная длительность записи для одного изображения — 60 секунд, возможно прослушивание записи на камере; гарнитура Bluetooth поставляется по заказу, но не является обязательной | |
| IR-PhotoNotes™ | Да (5 изображений) | |
| Текстовая аннотация | Да | |
| Видеозапись | Стандартная и с радиометрическим данными | |
| Форматы данных видео | Без радиометрических данных (MPEG — кодирование .AVI) и с полными радиометрическими данными (.IS3) | |
| Потоковое видео (дистанционное отображение) | Да, трансляция изображения с дисплея камеры на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть Wi-Fi в программное обеспечение SmartView® на ПК; через точку доступа Wi-Fi в приложение Fluke Connect® на смартфоне или через HDMI на ТВ-монитор | |
| Режим удаленного управления | Да, с использованием программного обеспечения SmartView® или мобильного приложения Fluke Connect® | |
| Автоматическая регистрация (температура и интервал) | Да | |
| Батарея | ||
| Батареи (сменные, заряжаемые) | Две литий-ионные интеллектуальные батареи с пятисегментным светодиодным индикатором для отображения уровня заряда | |
| Время работы от батареи | 2–3 часа от одной батареи (*Фактическое время работы зависит от настроек и режима использования) | |
| Время заряда батареи | 2,5 часа до полного заряда | |
| Способ заряда аккумуляторной батареи | Зарядное устройство для двух батарей или заряд батареи в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) | |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания | |
| Энергосбережение | Выбираемые пользователем режимы пониженного энергопотребления и выключения | |
| Цветовые палитры | ||
| Стандартные палитры | 9: «Радуга», «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» | |
| Сверхконтрастные палитры Ultra Contrast™ | 9: «Радуга», «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» | |
| Общие характеристики | ||
| Частота кадров | Исполнение с 60 или 9 Гц | |
| Лазерный указатель | Да | |
| Светодиодная подсветка (фонарик) | Да | |
| Цветовая сигнализация (сигнализация температуры) | Высокая температура, низкая температура, изотермы (в пределах диапазона) | |
| Измерение температуры в центральной точке | Да | |
| Температура пятна | Маркеры горячих и холодных зон | |
| Задаваемые пользователем маркеры зон | 3 задаваемых пользователем маркера зон | |
| Центральный прямоугольник | Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры | |
| Спектральный диапазон ИК | от 7,5 до 14 мкм (длинноволновый) | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) | |
| Температура хранения | от –20 до +50 °C (от –4 до 122 °F) без батарей | |
| Относительная влажность | от 10 до 95 % (без конденсации) | |
| Безопасность | Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) | |
| Электромагнитная совместимость | Базовая электромагнитная обстановка по ГОСТ Р МЭК 61326-1-2014 CISPR 11: Группа 1, Класс A | |
| Отметка о соответствии техническим стандартам Австралии (RCM) | ГОСТ Р МЭК 61326-1-2014 | |
| Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15, подчасть C, разделы 15.207, 15.209, 15.249 | |
| Вибростойкость | 0,03 г2/Гц (3,8 g), 2,5 g IEC 68-2-6 | |
| Ударопрочность | 25 g по ГОСТ 28215-89 (IEC 68-2-29) | |
| Выдерживает падение с высоты | 2 метра (6,5 фута) со стандартным объективом | |
| Размеры (В × Ш × Д) | 27,7 × 12,2 × 16,7 мм (10,9 × 4,8 × 6,5 дюймов) | |
| Масса (с батареей) | 1,04 кг (2,3 фунта) | |
| Степень защиты корпуса | IP54 согласно IEC 60529/ГОСТ 14254-96 (ограниченная защита от пыли; защита от водяных брызг с любого направления) | |
| Гарантия | Два года (стандартная), возможны соглашения о расширенной гарантии | |
| Рекомендуемая периодичность калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) | |
| Поддерживаемые языки | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский | |
Стандартный комплект: Тепловизор Fluke TiS480, Секция зарядки Ti SBC3B, Прочный жесткий футляр для переноски, Карта Micro SD, Видеокабель HDMI, Мягкий футляр для транспортировки, Паспорт безопасности, Блок питания/зарядное устройство, Прочный литий-ионный "интеллектуальный" аккумулятор, Кабель USB, Регулируемый наручный ремешок, Руководство по началу работы, Свидетельство о заводской калибровке
